معرفی و عملکرد سنسور PT124B-220 (رنج ۰ تا ۱ بار)

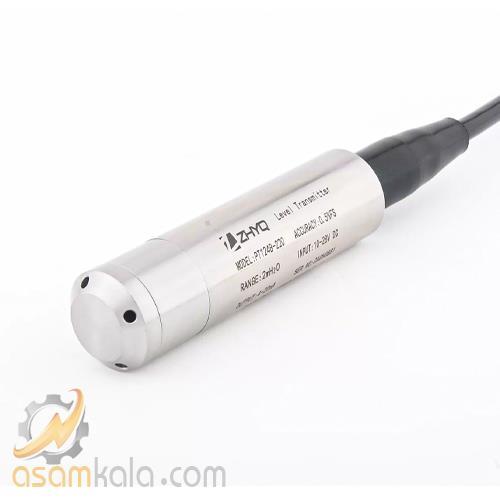

سنسور فشار هیدرواستاتیک ZHYQ مدل PT124B-220 با رنج فشار ۰ تا ۱ بار، یک ترانسمیتر سطح مایع غوطه‌ور است که برای اندازه‌گیری دقیق سطح مایعات کم‌عمق مانند منابع آب، مخازن ذخیره و چاه‌های کم‌عمق طراحی شده است. این مدل با بهره‌گیری از فناوری دیفیوز سیلیکون پیزومقاومتی، قادر است تغییرات جزئی فشار ناشی از ارتفاع مایع را با دقت بالا تشخیص داده و به سیگنال‌های استاندارد آنالوگ (مانند 4–20mA یا 0–5V) تبدیل کند. محدوده اندازه‌گیری ۰ تا ۱ بار معادل حدود ۰ تا ۱۰ متر ستون آب است که آن را برای کاربردهای دقیق و حساس مناسب می‌سازد.

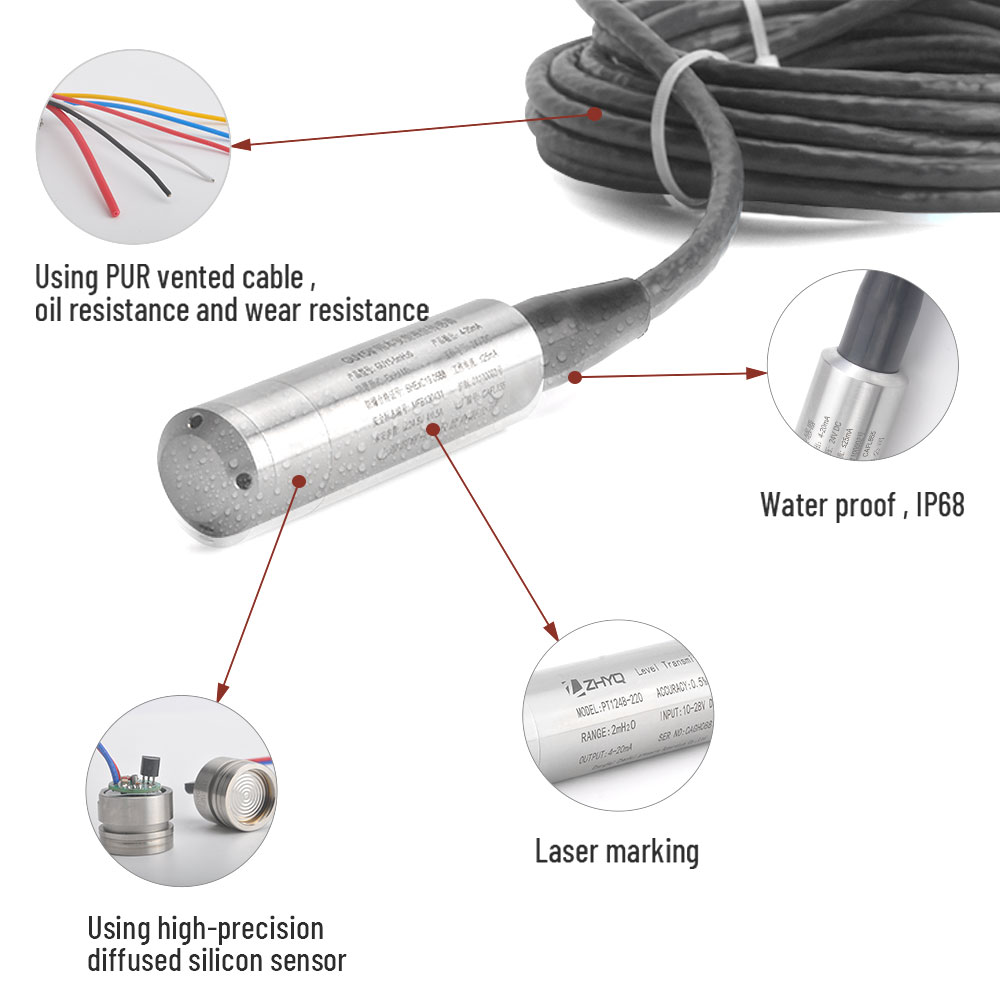

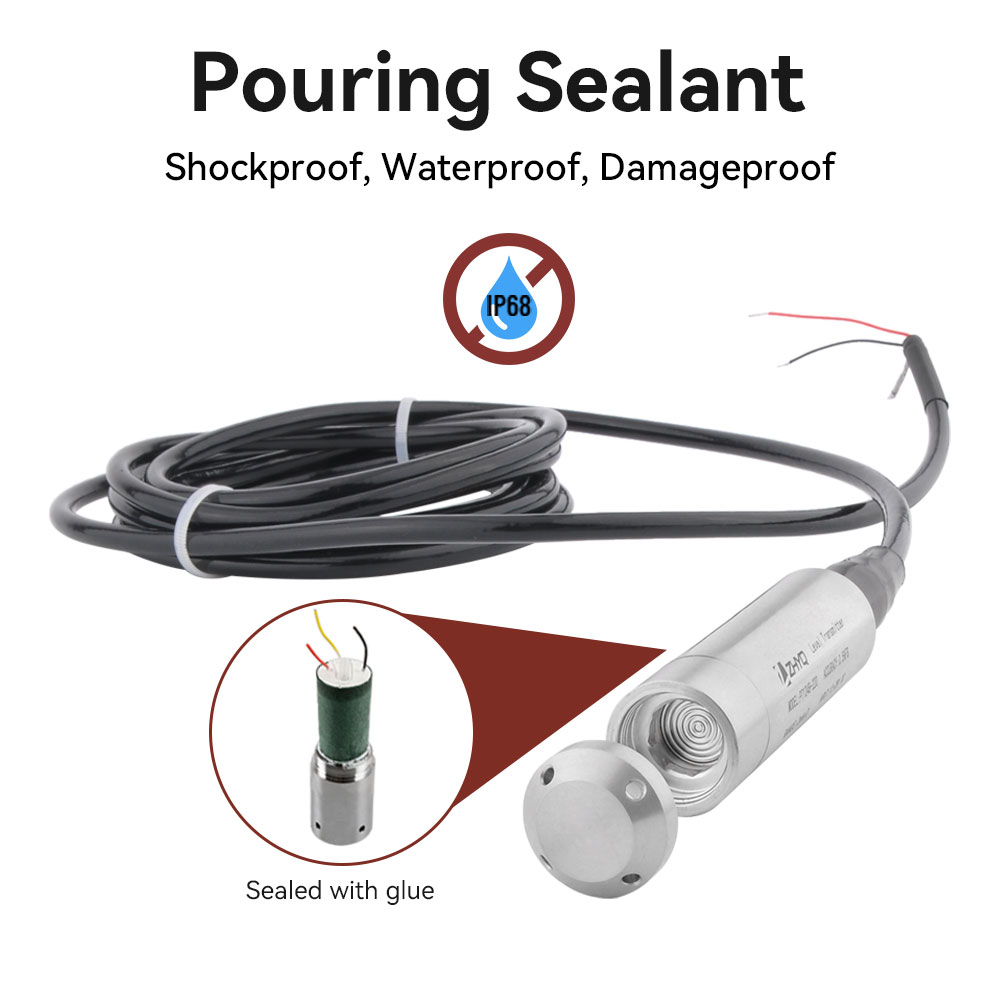

⚙️ ویژگی‌های فنی و مزایای کاربردی این سنسور با بدنه‌ای از جنس فولاد ضد زنگ و درجه حفاظت IP68، مقاومت بالایی در برابر خوردگی و نفوذ آب دارد و برای نصب در محیط‌های مرطوب و غوطه‌ور کاملاً مناسب است. دقت اندازه‌گیری آن ±0.5%FS و پایداری بلندمدت ±0.2%FS در سال است که عملکرد پایدار و قابل اعتمادی را تضمین می‌کند. ولتاژ تغذیه 12–36VDC، خروجی‌های متنوع، و زمان پاسخ‌دهی کمتر از 10 میلی‌ثانیه از دیگر مزایای این مدل هستند. PT124B-220 با رنج فشار پایین، انتخابی ایده‌آل برای پروژه‌های پایش سطح آب در کشاورزی، تصفیه‌خانه‌ها، منابع طبیعی و مخازن کوچک صنعتی است.
جدول مشخصات فنی
| مشخصه | مقدار / توضیحات |
|---|---|
| مدل | PT124B-220 |
| برند | ZHYQ |
| نوع سنسور | ترانسمیتر فشار هیدرواستاتیک غوطه‌ور |
| محدوده فشار | ۰ تا ۱ بار (تقریباً ۰ تا ۱۰ متر ستون آب) |
| نوع فشار مرجع | گیج (نسبی) |
| دقت اندازه‌گیری | ±0.5% FS |
| پایداری بلندمدت | ±0.2% FS در سال |
| زمان پاسخ‌دهی | کمتر از 10 میلی‌ثانیه |
| خروجی سیگنال | 4–20mA، 0–5V، 0–10V، 0.5–4.5V |
| ولتاژ تغذیه | 12–36VDC |
| جنس بدنه و اتصال مکانیکی | فولاد ضد زنگ |
| نوع اتصال مکانیکی | Throw-in (غوطه‌ور مستقیم) |
| اتصال الکتریکی | کابل ونتد (Vented Cable) با درجه حفاظت IP68 |
| دمای کاری سیال | -20°C تا +85°C |
| دمای کاری محیط | -20°C تا +85°C |
| درجه حفاظت | IP68 |
| دارای نمایشگر | ❌ ندارد |
| تأییدیه‌ها و گواهینامه‌ها | CE، NEPSI، RCQM، CMC |
| کشور سازنده | چین |
موارد کاربرد سنسور PT124B-220
-
اندازه‌گیری سطح آب در مخازن کم‌عمق مناسب برای پایش سطح آب در مخازن ذخیره، منابع طبیعی، استخرها و تانک‌های صنعتی با ارتفاع کم.
-
تصفیه‌خانه‌های آب و فاضلاب استفاده در سیستم‌های پایش سطح مایعات در مراحل مختلف تصفیه، به‌ویژه در حوضچه‌های ته‌نشینی و مخازن ذخیره.
-
کشاورزی و آبیاری هوشمند کنترل سطح آب در مخازن آبیاری، استخرهای ذخیره و سیستم‌های آبیاری قطره‌ای یا بارانی.
-
صنایع غذایی و دارویی اندازه‌گیری سطح مایعات بهداشتی مانند شیر، آبمیوه، یا محلول‌های دارویی در مخازن فرآیندی.
-
سیستم‌های هیدرولیک و پنوماتیک پایش فشار در سیستم‌های کم‌فشار برای کنترل دقیق عملکرد تجهیزات.
-
آزمایشگاه‌ها و مراکز تحقیقاتی برای اندازه‌گیری دقیق سطح مایعات در آزمایش‌های علمی و تحقیقاتی با حساسیت بالا.
جدول مقایسه
| مدل | رنج فشار | دقت اندازه‌گیری | نوع خروجی | درجه حفاظت | کاربرد اصلی |
|---|---|---|---|---|---|
| PT124B-220 | ۰ تا ۱ بار | ±0.5% FS | 4–20mA, 0–5V, 0–10V | IP68 | اندازه‌گیری سطح مایعات کم‌عمق |
| PT124B-210 | -1 تا 0 تا 2000 بار | ±0.5% FS | 4–20mA, 0–5V, 0–10V | IP65 | فشار بالا در صنایع نفت و گاز |
| PT124B-213 | -10 تا 0 تا 1600 بار | ±0.5% FS | 4–20mA, 0–5V | IP65 | کاربردهای صنعتی سنگین |
| PT124B-216 | ۰ تا ۱ تا ۱۰ بار | ±0.5% FS | 4–20mA, 0–5V | IP65 | مخازن متوسط، سیستم‌های هیدرولیک |
| PT124B-218 | ۰ تا ۱ تا ۱۰۰۰ بار | ±0.5% FS | 4–20mA, 0–5V | IP65 | کاربردهای فشار بالا |
جمع‌بندی نهایی
سنسور PT124B-220 از برند ZHYQ یک انتخاب دقیق، مقاوم و اقتصادی برای اندازه‌گیری سطح مایعات در محیط‌های کم‌عمق و حساس است. با رنج فشار ۰ تا ۱ بار، این سنسور قادر است ارتفاع مایعات تا حدود ۱۰ متر را با دقت بالا پایش کند. بدنه فولاد ضد زنگ، درجه حفاظت IP68، خروجی‌های متنوع و زمان پاسخ‌دهی سریع، آن را برای کاربردهایی مانند تصفیه‌خانه‌ها، منابع آب، کشاورزی هوشمند، صنایع غذایی و آزمایشگاه‌ها بسیار مناسب کرده است.
اگر پروژه شما نیازمند اندازه‌گیری سطح مایع با دقت بالا در عمق کم است، PT124B-220 گزینه‌ای قابل اعتماد و مقرون‌به‌صرفه محسوب می‌شود. همچنین، با توجه به تنوع مدل‌های سری PT124B، در صورت نیاز به رنج‌های فشار بالاتر یا شرایط صنعتی خاص، می‌توانید مدل‌های دیگر را نیز بررسی و انتخاب کنید.
