معرفی و عملکرد سنسور PT124B-220

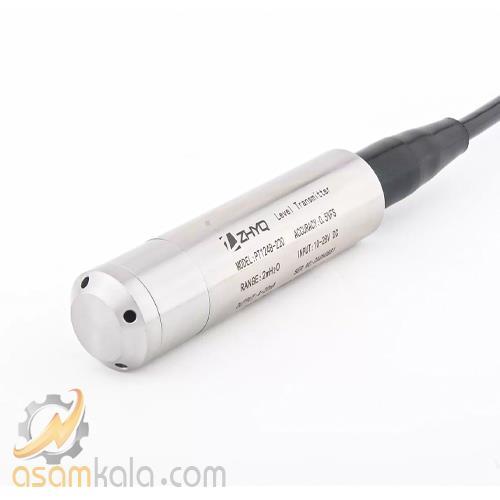

سنسور فشار هیدرواستاتیک ZHYQ مدل PT124B-220 یک ترانسمیتر سطح مایع غوطه‌ور است که برای اندازه‌گیری دقیق سطح مایعات در مخازن، چاه‌ها و منابع آب طراحی شده است. این دستگاه از فناوری دیفیوز سیلیکون پیزومقاومتی بهره می‌برد که دقت بالا و پاسخ سریع را تضمین می‌کند. با قابلیت اندازه‌گیری فشار از ۰ تا ۵ بار یا از ۰ تا ۵۰ متر ستون آب، این سنسور قادر است تغییرات سطح مایع را به سیگنال‌های استاندارد جریان یا ولتاژ (مانند 4–20mA یا 0–5V) تبدیل کند و به سیستم‌های کنترل و مانیتورینگ ارسال نماید2.
ویژگی‌های فنی و کاربردی
بدنه سنسور از فولاد ضد زنگ ساخته شده و دارای درجه حفاظت IP68 است که امکان استفاده در محیط‌های مرطوب و غوطه‌ور را فراهم می‌سازد. اتصال مکانیکی آن از نوع Throw-in بوده و نصب آسانی دارد. این سنسور با دقت ±0.5%FS و پایداری بلندمدت ±0.2%FS عملکرد قابل اعتمادی را در طول زمان ارائه می‌دهد. محدوده دمای کاری آن از -20 تا +85 درجه سانتی‌گراد بوده و با تأییدیه‌هایی مانند CE و NEPSI عرضه می‌شود. PT124B-220 انتخابی مناسب برای صنایع آب و فاضلاب، کشاورزی، پتروشیمی و سیستم‌های مانیتورینگ سطح مایعات است.
جدول مشخصات فنی سنسور هیدوراستاتیک ZHYQ مدل PT124B-220
| مشخصه | مقدار / توضیحات |
|---|---|
| مدل | PT124B-220 |
| نوع سنسور | ترانسمیتر فشار غوطه‌ور (Hydrostatic Submersible) |
| فناوری اندازه‌گیری | دیفیوز سیلیکون پیزومقاومتی |
| فشار مرجع | نسبی (گیج) یا مطلق |
| دامنه اندازه‌گیری فشار | ۰ تا 600 میلی بار / |
| دقت اندازه‌گیری | ±0.5% FS |
| پایداری بلندمدت | ±0.2% FS در هر سال |
| زمان پاسخ‌دهی | کمتر از 10 میلی‌ثانیه |
| خروجی سیگنال | 4–20mA، 0–5V، 0–10V، 0.5–4.5V |
| ولتاژ تغذیه | 24VDC |
| دمای کاری سیال | -20 تا +85 درجه سانتی‌گراد |
| دمای کاری محیط | -20 تا +85 درجه سانتی‌گراد |
| جنس بدنه و اتصال مکانیکی | فولاد ضد زنگ |
| نوع اتصال مکانیکی | Throw-in |
| اتصال الکتریکی | کابل ونتد (Vented Cable) با درجه حفاظت IP68 |
| درجه حفاظت | IP68 |
| نمایشگر | ندارد |
| تأییدیه‌ها | CE، NEPSI، CMC، RCQM |
| کشور سازنده | چین |
| برند | ZHYQ |
موارد کاربرد
| زمینه کاربرد | شرح کاربرد |
|---|---|
| صنایع آب و فاضلاب | اندازه‌گیری سطح آب در مخازن ذخیره، چاه‌ها، تصفیه‌خانه‌ها و ایستگاه‌های پمپاژ |
| کشاورزی و آبیاری | کنترل سطح آب در استخرهای آبیاری، کانال‌ها و منابع آب زیرزمینی |
| صنایع نفت و پتروشیمی | پایش سطح مایعات در مخازن ذخیره مواد شیمیایی، نفت خام و فرآورده‌های نفتی |
| مخازن صنعتی و ذخیره‌سازی | اندازه‌گیری سطح مایعات در مخازن تحت فشار یا باز، از جمله اسیدها و حلال‌ها |
| سیستم‌های HVAC و انرژی | کنترل سطح آب در برج‌های خنک‌کننده، دیگ‌های بخار و سیستم‌های گرمایشی |
| سدها و منابع طبیعی | پایش سطح آب در سدها، دریاچه‌ها و منابع طبیعی برای مدیریت منابع آبی |
| صنایع غذایی و دارویی | اندازه‌گیری سطح مایعات در مخازن تولید، با رعایت استانداردهای بهداشتی و ایمنی |
جدول مقایسه
| 🔧 ویژگی‌ها | PT124B-220 (غوطه‌ور) | PT124B-212 (اتصال رزوه‌ای) | PT124G-111 (اکسترودر) |
|---|---|---|---|
| نوع سنسور | فشار هیدرواستاتیک غوطه‌ور | فشار نسبی رزوه‌ای | فشار بالا برای اکسترودر |
| دامنه فشار | ۰ تا ۵ بار / ۵۰ متر آب | ۰ تا ۱ تا ۳۰ بار | تا ۱۰۰۰ بار |
| دقت اندازه‌گیری | ±0.5% FS | ±0.5% FS | ±1% FS |
| خروجی سیگنال | 4–20mA / 0–5V / 0–10V | 4–20mA | 4–20mA |
| جنس بدنه | فولاد ضد زنگ | فولاد ضد زنگ | فولاد ضد زنگ با روکش خاص |
| نوع اتصال مکانیکی | Throw-in (غوطه‌ور) | رزوه‌ای G1/4 یا G1/2 | اتصال اکسترودر خاص |
| درجه حفاظت | IP68 | IP65 | IP65 |
| کاربرد اصلی | سطح‌سنجی در مایعات | فشار در خطوط صنعتی | فشار در اکسترودرها |
| دمای کاری | -20 تا +85°C | -20 تا +85°C | تا +200°C |
| نمایشگر | ندارد | ندارد | ندارد |
| تأییدیه‌ها | CE, NEPSI, CMC | CE | CE |
جمع‌بندی نهایی
سنسور فشار هیدرواستاتیک ZHYQ مدل PT124B-220 با بهره‌گیری از فناوری پیزومقاومتی و طراحی غوطه‌ور، گزینه‌ای قابل اعتماد و دقیق برای اندازه‌گیری سطح مایعات در محیط‌های صنعتی و عمرانی محسوب می‌شود. این سنسور با دقت بالا، خروجی‌های متنوع، بدنه مقاوم از جنس فولاد ضد زنگ و درجه حفاظت IP68، قابلیت عملکرد در شرایط سخت محیطی را داراست.
کاربرد گسترده آن در صنایع آب و فاضلاب، کشاورزی، پتروشیمی، منابع طبیعی و سیستم‌های ذخیره‌سازی، نشان‌دهنده انعطاف‌پذیری و کارایی بالای این مدل است. همچنین، مقایسه با سایر مدل‌های مشابه برند ZHYQ بیانگر تعادل مناسب بین قیمت، عملکرد و قابلیت‌های فنی در مدل PT124B-220 می‌باشد.
با توجه به ویژگی‌های فنی، تأییدیه‌های بین‌المللی و سهولت نصب، این سنسور انتخابی هوشمندانه برای پروژه‌هایی است که نیازمند پایش دقیق سطح مایعات در محیط‌های غوطه‌ور هستند.
