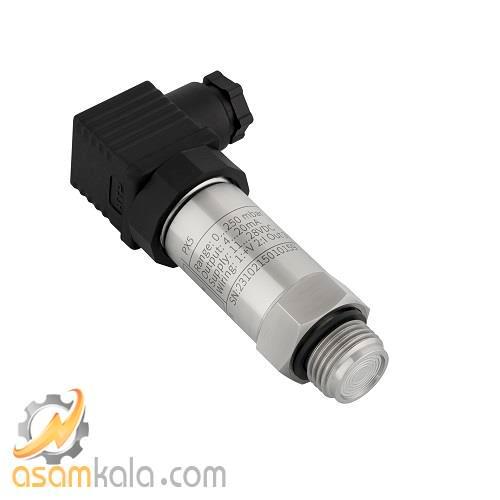

بررسی ترانسمیتر فشار دیافراگمی خلاء هاگلر 1- تا 5 بار سری PX5
ترانسمیتر فشار دیافراگمی خلاء هاگلر سری PX5 با محدوده اندازه‌گیری از 1- تا 5 بار، یکی از ابزارهای دقیق و مقاوم برای سنجش فشار در محیط‌های صنعتی پیچیده محسوب می‌شود. طراحی دیافراگم فلاش در این مدل، فضای مرده بین دیافراگم و پورت فشار را حذف کرده و باعث افزایش دقت، کاهش زمان پاسخ‌دهی و جلوگیری از تجمع آلودگی می‌شود. بدنه این ترانسمیتر از فولاد ضدزنگ SS316L ساخته شده که مقاومت بالایی در برابر خوردگی و مواد شیمیایی دارد، و همین ویژگی آن را برای استفاده در صنایع غذایی، دارویی، نفت و گاز و سیستم‌های خلاء مناسب کرده است.
از نظر عملکرد، PX5 با خروجی‌های متنوع مانند 4 تا 20 میلی‌آمپر و ولتاژهای مختلف، قابلیت اتصال به انواع سیستم‌های کنترل و مانیتورینگ را دارد. دقت اندازه‌گیری آن تا ±0.25% FS بوده و حتی در شرایط دمایی متغیر نیز عملکردی پایدار و قابل اعتماد ارائه می‌دهد. انحراف حرارتی صفر و محدوده کامل این ترانسمیتر بسیار پایین است، به طوری که تغییرات دمای محیط تأثیر ناچیزی بر خوانش فشار دارد. این ویژگی‌ها باعث می‌شوند PX5 در فرآیندهای حساس و حیاتی، داده‌های دقیق و قابل اتکا فراهم کند و نقش مهمی در بهینه‌سازی عملکرد سیستم‌های صنعتی ایفا نماید
جدول مشخصات فنی مدل PX5-G-5bar
| مشخصه | مقدار / توضیحات |
|---|---|
| سری محصول | PX5 |
| نوع فشار | Gauge |
| محدوده اندازه‌گیری فشار | -1 تا 5 بار |
| سیگنال خروجی | 4 تا 20 میلی‌آمپر |
| نوع دیافراگم | Flush Diaphragm (بدون فضای مرده) |
| جنس دیافراگم | فولاد ضدزنگ 316L |
| جنس بدنه | فولاد ضدزنگ 304 |
| ولتاژ تغذیه | 11 تا 28 ولت DC |
| دقت اندازه‌گیری | ±0.5% Full Scale |
| دمای کاری سیال | -40 تا +120 درجه سانتی‌گراد |
| دمای محیط عملکردی | -30 تا +80 درجه سانتی‌گراد |
| نوع اتصال مکانیکی | رزوه G 1/2 Male |
| درجه حفاظت | IP65 |
| مقاومت در برابر لرزش | 10g (در بازه 55 تا 2000 هرتز) |
| مقاومت در برابر شوک | 100g / 11 میلی‌ثانیه |
| کشور سازنده | آلمان |
موارد کاربرد مدل PX5-G (-1 تا 5 بار)
-
صنایع غذایی و نوشیدنی مناسب برای خطوط تولید، پرکن‌ها و فرآیندهایی که نیاز به دیافراگم فلاش بدون فضای مرده دارند تا از آلودگی جلوگیری شود.
-
صنایع دارویی و پزشکی کنترل فشار در تجهیزات فرآیند دارویی، اتوکلاوها و سیستم‌های خلاء با دقت بالا و پاسخ سریع.
-
سیستم‌های خلاء و نیمه‌خلاء صنعتی اندازه‌گیری فشار در فرآیندهای خلاء پایین تا فشار مثبت، مانند خشک‌کن‌های خلاء، راکتورها و محفظه‌های کنترل‌شده.
-
نفت، گاز و پتروشیمی نظارت بر فشار در خطوط انتقال، مخازن ذخیره و تجهیزات فرآیندی که در محدوده فشار پایین تا متوسط کار می‌کنند.
-
هیدرولیک و پنوماتیک کنترل فشار در سیستم‌های سیال با دقت بالا، به‌ویژه در ماشین‌آلاتی که نیاز به پاسخ سریع و پایدار دارند.
-
سیستم‌های مدیریت انرژی و HVAC اندازه‌گیری فشار در چیلرها، کمپرسورها و سیستم‌های تهویه مطبوع صنعتی.
