پتانسیومتر دیجیتال پارس مگا مدل PM-DP21

معرفی پتانسیومتر دیجیتال PM-DP21

پتانسیومتر دیجیتال مدل PM-DP21 یکی از محصولات تخصصی شرکت پارس مگا در حوزه تجهیزات کنترل و اتوماسیون صنعتی است. این دستگاه جایگزینی دقیق و پیشرفته برای پتانسیومترهای مکانیکی بوده و امکان تولید خروجی آنالوگ قابل تنظیم با دقت بالا را فراهم می‌سازد.

DP21 یک پتانسیومتر دیجیتال می باشد که قابلیت تبدیل مقدار مقیاس بندی شده scaled value را به سیگنال های آنالوگ 10-0 ولت و 5-0 ولت و 20-0 میلی آمپر و 20-4 میلی آمپر را دارد. این پتانسیومتر دیجیتال دارای دو عدد ورودی دیجیتال می باشد که توابع آنها قابل تنظیم است.

پتانسیومتر دیجیتال PM-DP21 دارای پورت ارتباط سریال RS485 می باشد که با استفاده از پروتکل مدباس قابلیت اتصال به کامپیوتر و تجهیزات کنترلی از قبیل (HMI و PLC) را دارد .

ولتاژ تغذیه نمایشگر 220 ولت است .(در هنگام اتصال تغذیه باید نکات ایمنی رعایت شود).

همچنین درجه حفاظت IP نمایشگر معادل 42 می باشد.

توجه: خروجی های این ماژول از نوع اکتیو هستند و قابلیت اتصال به دستگاه هایی با ورودی آنالوگ از نوع  Loop-Powered را ندارند.

مشخصات پتانسیومتر دیجیتال PM-DP21

• نمایشگر دیجیتال: دارای نمایشگر ۴ رقمی با اندازه 10 میلی‌متر، قابل مشاهده در شرایط نوری مختلف
• قابلیت تنظیم مقیاس نمایشگر بین -۱۹۹۹ تا ۹۹۹۹.
• ورودی: ورودی‌های UP و DOWN برای تنظیمات دستی یا از طریق ورودی‌های منطقی ۲۴V DC.
• خروجی‌های آنالوگ قابل تنظیم: ۰-۱۰V، ۰-۲۰mA، ۴-۲۰mA با دقت ۰.۱٪ و زمان پاسخ‌دهی کمتر از ۳۰۰ میلی‌ثانیه.
• پروتکل ارتباطی: پشتیبانی از پروتکل RS-485 Modbus برای اتصال به سیستم‌های کنترل مرکزی .
• ولتاژ ورودی: ۲۳۰V AC ±۱۰% تا AC ±۱۰% 12تا30 VDC(انتخابی)
• امکان تنظیم نقطه اعشاری بین ۱ تا ۳ رقم
• ویژگی‌های Soft On و Soft Off برای راه‌اندازی و خاموش شدن تدریجی.
• رنج دمای کاری: 30- ~ 75+ درجه سانتی‌گراد
• ابعاد: 48*48*80
• محفظه جلویی با استاندارد IP65 (مقاوم در برابر گرد و غبار و پاشش آب) و محفظه پشتی با استاندارد IP20.

کاربرد پتانسیومتر دیجیتال PM-DP21

این ماژول با استفاده از خروجی آنالوگ جهت کنترل تجهیزات صنعتی  بکار برده می شود و با دارا بودن از صفحه نمایش این کار با سهولت و دقت بهتری انجام می شود و موارد کاربردی  از قبیل:

• کنترل سرعت درایوهای فرکانس متغیر (VFD)
• کالیبراسیون و تست تجهیزات آزمایشگاهی و خطوط تولید
•  شبیه‌سازی سیگنال‌ خروجی سنسورها
• کنترل دستی در فرآیندهای صنعتی(جایگزین پتانسیومترهای دستی برای اپراتور)
• اتوماسیون صنعتی
• کنترل پنل

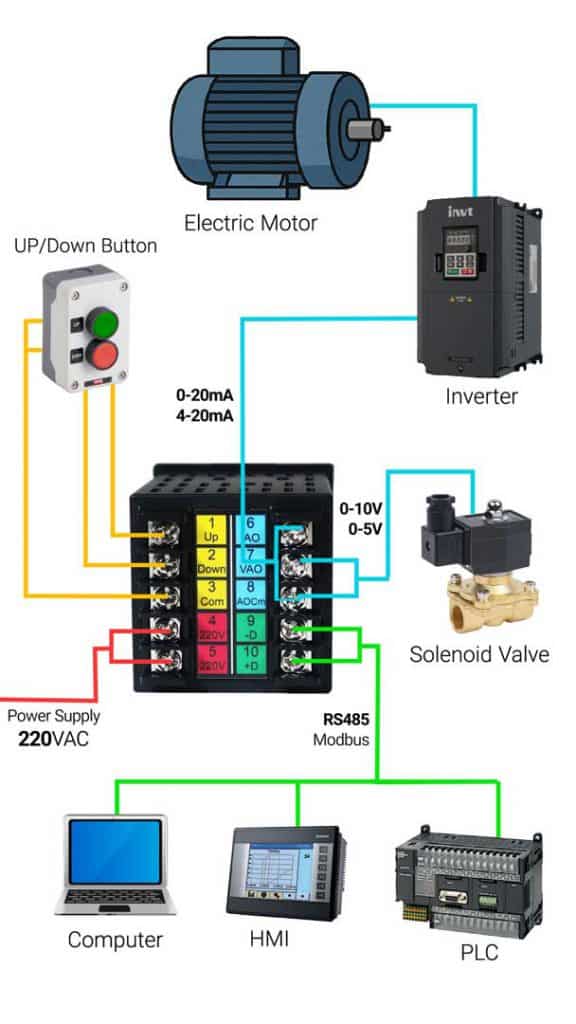

سیم‌بندی پتانسیومتر دیجیتال پارس مگا

اطلاعاتی وارد نشده است
