پنل متر پارس مگا مدل PM-AD11A با ورودی جریان و ولتاژ

بررسی پنل متر پارس مگا مدل PM-AD11A با ورودی جریان و ولتاژ

پنل متر PM-AD11A پارس مگا کاملترین مدل در خانواده نمایشگر آنالوگ هست و علاوه بر دارا بودن ویژگی های دو عضو قبلی خانواده خود PM-AD11 و PM-AD11R دارای خروجی آنالوگ هست که باعث شده این مدل از دیگر مدل های خود پیشی بگیرد.
>>همچنین این نمایشگر قابلیت تبدیل سیگنال ورودی را به انواع سیگنالهای ایزوله آنالوگ 0-10 ولت و 0-5 ولت و 0-20 میلی آمپر و 4-20 میلی آمپررا دارا بوده و پورت ارتباط سریال RS485 می باشد که با استفاده از پروتکل مدباس قابلیت اتصال به کامپیوتر و تجهیزات کنترلی از قبیل (HMI و PLC) را دارا می‌باشد .ولتاژ تغذیه نمایشگر 220 ولت می باشد.(در هنگام اتصال تغذیه باید نکات ایمنی رعایت شود)</p>

PM-AD11A که کامل‌ترین مدل هستش علاوه بر اینکه خروجی مودباس و خروجی رله، خروجی آنالوگ هم دارد، خروجی آنالوگ به صورت خروجی استاندارد ۰ تا ۲۰ میلی آمپر ۴ تا ۲۰ میلی آمپر صفر تا ۱۰ ولت و صفر تا ۵ ولت

هست.

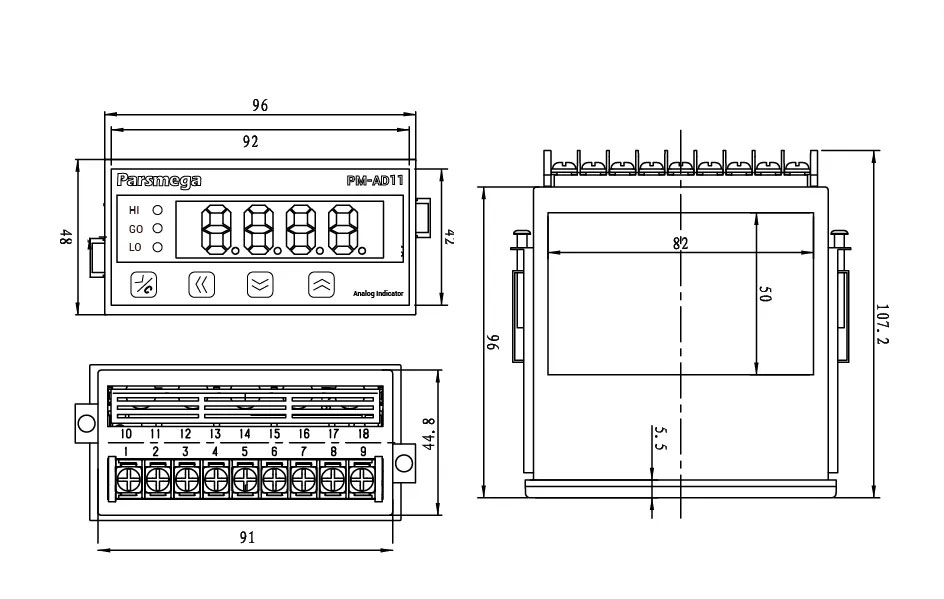

فریم سایز پنل متر PM-AD11A پارس مگا را میتوانید در شکل زیر مشاهده نمایید:

مشخصات فنی:

خروجی آنالوگ استاندارد 0 تا 20 میلی آمپر 4 تا 20 میلی آمپر صفر تا 10 ولت و صفر تا 5 ولت
دارای 3 عدد رله خروجی
مشاهده و کنترل سیگنال آنالوگ
ایزولاسیون سیگنال آنالوگ
مشاهده و کالیبره خط کش مقاومتی
یک ردیف نمایشگر 7Segment با قابلیت نمایش پارامترهای مختلف
دارای خروجی های آنالوگ 16 بیتی جریان و ولتاژ 0-20mA ,4-20mA,0-5V,0-10V
دارای نرم افزار کامپیوتری برای انجام تنظیمات و مشاهده پارامترها
3 نمایشگر LED جهت نمایش وضعیت‌های مختلف
مبدل آنالوگ به دیجیتال 24 بیتی
دارای پورت سریال RS485 با پروتکل Modbus (RTU /ASCII) جهت اتصال به انواع PLC ، HMI ، PC
موارد استفاده:
اتوماسیون صنعتی
ماشین‌های و دستگاه های اندازه گیری و آزمایشگاهی

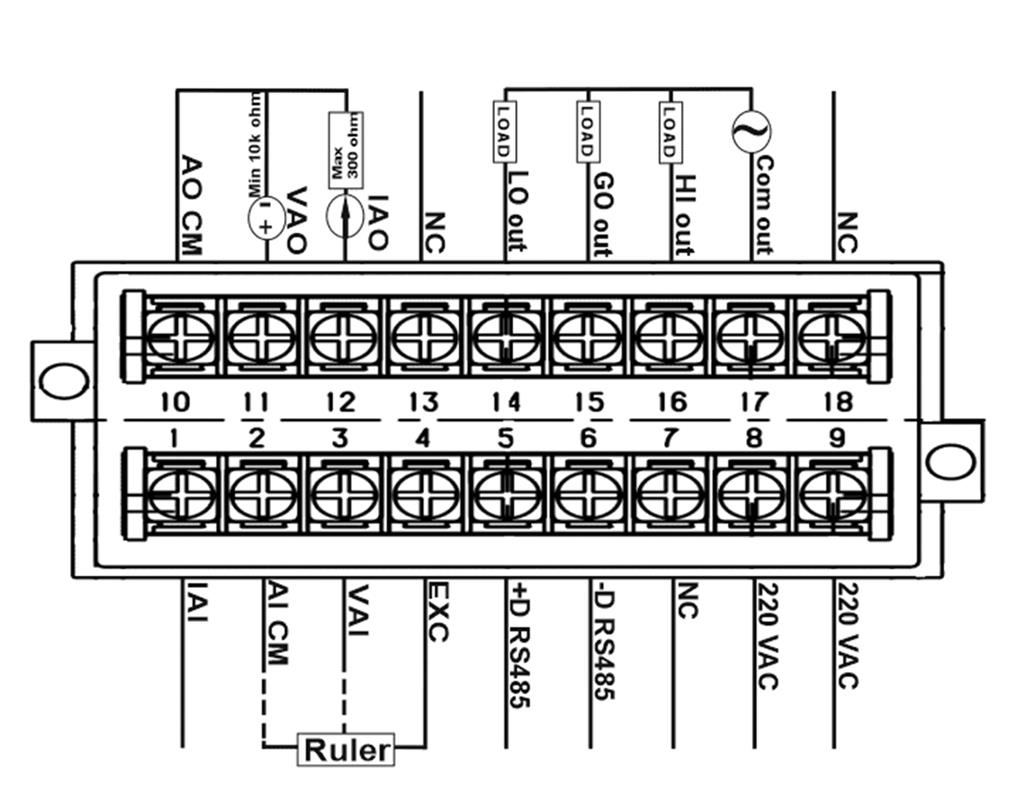

اتصال خطکش مقاومتی
