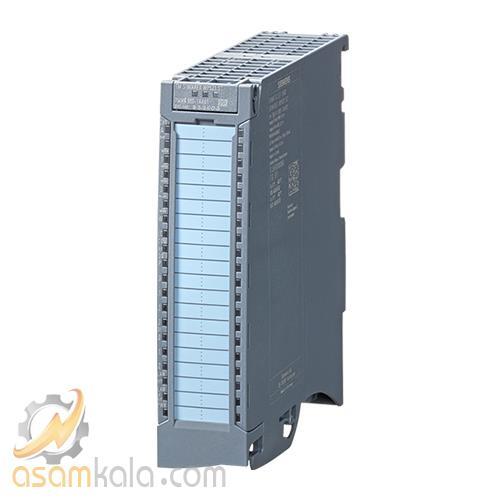

بررسی ماژول لوتسل زیمنس مدل SIWAREX WP522 ST
ماژول SIWAREX WP522 ST با کد فنی 7MH4980-2AA01 یکی از ماژول‌های توزین پیشرفته شرکت زیمنس است که برای استفاده در سیستم‌های اتوماسیون صنعتی طراحی شده است. این ماژول قابلیت اتصال به دو ترازو یا پلتفرم را دارد و از لودسل‌های آنالوگ با پل‌های کامل کرنش‌سنج (strain gauge) پشتیبانی می‌کند. از ویژگی‌های برجسته آن می‌توان به سه ورودی دیجیتال، سه خروجی دیجیتال، یک پورت RS485، یک پورت Ethernet و دو رابط لودسل با محدوده 1 تا 4 میلی‌ولت بر ولت اشاره کرد که امکان اندازه‌گیری دقیق و پایدار را فراهم می‌سازد2.
این ماژول برای نصب روی ریل‌های S7-1500 طراحی شده و با نرم‌افزار STEP 7 TIA Portal از نسخه V14 به بالا قابل پیکربندی است. از دیگر قابلیت‌های آن می‌توان به تشخیص خطا، حفاظت در برابر اتصال کوتاه، نمایش وضعیت کانال‌ها با LED، و امکان استفاده در حالت ایزوکرونوس اشاره کرد. با نرخ نمونه‌برداری 100 هرتز و دقت بالا، این ماژول انتخابی مناسب برای کاربردهای صنعتی حساس مانند توزین مخازن، کنترل فرآیندهای تولید، و سیستم‌های بسته‌بندی محسوب می‌شود.
جدول مشخصات فنی ماژول لودسل زیمنس مدلSIWAREX WP522 ST
| مشخصه فنی | مقدار / توضیحات |
|---|---|
| کد فنی | 7MH4980-2AA01 |
| نوع محصول | ماژول تکنولوژی توزین دو کاناله برای S7-1500 |
| تعداد کانال | 2 کانال برای اتصال دو ترازو یا پلتفرم |
| نوع لودسل قابل اتصال | آنالوگ با پل کامل کرنش‌سنج (strain gauge) با محدوده 1 تا 4 mV/V |
| ورودی دیجیتال | 3 عدد DI با ولتاژ 24V DC |
| خروجی دیجیتال | 4 عدد DQ با ولتاژ 24V DC |
| پورت ارتباطی | RS485 و Ethernet |
| نرخ نمونه‌برداری | 100 هرتز |
| وزن خالص | 0.2 کیلوگرم |
| ابعاد بسته‌بندی | 39 × 190 × 163 میلی‌متر |
| منبع تغذیه | 24V DC |
| استاندارد RoHS | مطابق با دستورالعمل RoHS از تاریخ 21.03.2016 |
| کشور سازنده | آلمان |
موارد کاربرد صنعتی
-
توزین مخازن و سیلوها: برای اندازه‌گیری دقیق سطح مواد داخل مخازن و کنترل موجودی.
-
سیستم‌های بسته‌بندی خودکار: جهت کنترل وزن بسته‌ها و جلوگیری از خطاهای تولید.
-
فرآیندهای تولید دارویی و غذایی: برای اطمینان از دقت در ترکیب مواد اولیه و رعایت استانداردهای بهداشتی.
-
توزین نوار نقاله‌ها: در خطوط تولید برای اندازه‌گیری پیوسته وزن مواد عبوری.
-
کنترل کیفیت در خطوط مونتاژ: بررسی وزن قطعات برای تشخیص نقص یا عدم تطابق.
نقاط قوت
-
دقت بالا در اندازه‌گیری وزن: پشتیبانی از لودسل‌های آنالوگ با دقت بالا (1 تا 4 mV/V) برای کاربردهای حساس.
-
قابلیت اتصال به دو ترازو: مناسب برای سیستم‌های چند‌ترازو یا مقایسه‌ای.
-
پورت‌های ارتباطی متنوع: شامل RS485 و Ethernet برای یکپارچگی با شبکه‌های صنعتی.
-
پشتیبانی از STEP 7 TIA Portal: امکان پیکربندی آسان و مانیتورینگ در محیط‌های اتوماسیون زیمنس.
-
ورودی و خروجی دیجیتال قابل برنامه‌ریزی: انعطاف‌پذیری بالا در طراحی فرآیندهای کنترلی.
-
نصب آسان روی ریل‌های S7-1500: سازگاری کامل با سیستم‌های PLC مدرن زیمنس.
نقاط ضعف
-
وابستگی به اکوسیستم زیمنس: برای استفاده کامل نیاز به تجهیزات و نرم‌افزارهای زیمنس داری.
-
قیمت نسبتاً بالا: به دلیل تکنولوژی پیشرفته و برند معتبر، ممکنه برای پروژه‌های کوچک مقرون‌به‌صرفه نباشه.
-
نیاز به دانش فنی در پیکربندی: برای بهره‌برداری کامل، باید با محیط TIA Portal و مفاهیم توزین صنعتی آشنا باشی.
-
عدم پشتیبانی از لودسل‌های دیجیتال: فقط از لودسل‌های آنالوگ با پل کرنش‌سنج پشتیبانی می‌کنه.
جدول مقایسه
| ویژگی‌ها | WP522 ST (7MH4980-2AA01) | WP521 ST (7MH4980-1AA01) | WP321 (7MH4138-6AA00) |
|---|---|---|---|
| تعداد کانال توزین | 2 کانال | 1 کانال | 1 کانال |
| نوع لودسل قابل اتصال | آنالوگ (1 تا 4 mV/V) | آنالوگ (1 تا 4 mV/V) | آنالوگ (1 تا 4 mV/V) |
| پورت‌های ارتباطی | RS485، Ethernet | RS485، Ethernet | RS485 |
| ورودی/خروجی دیجیتال | 3 DI / 4 DQ | 3 DI / 4 DQ | 4 DI / 4 DQ |
| نرخ نمونه‌برداری | 100 هرتز | 100 هرتز | 120 هرتز |
| سازگاری با PLC | S7-1500 | S7-1500 | S7-300 |
| نرم‌افزار پیکربندی | TIA Portal V14 به بالا | TIA Portal V14 به بالا | STEP 7 Classic |
| قابلیت ایزوکرونوس | دارد | دارد | ندارد |
| کاربردهای پیشنهادی | سیستم‌های چند‌ترازو، توزین دقیق | توزین تک‌ترازو، کنترل فرآیند | پروژه‌های ساده‌تر و اقتصادی |
جمع بندی
ماژول توزین SIWAREX WP522 ST با کد فنی 7MH4980-2AA01 یکی از محصولات دقیق و حرفه‌ای شرکت زیمنس است که با قابلیت اتصال به دو لودسل آنالوگ، پورت‌های صنعتی متنوع، ورودی و خروجی دیجیتال قابل برنامه‌ریزی و سازگاری کامل با سیستم‌های S7-1500، گزینه‌ای ایده‌آل برای کنترل وزن در صنایع حساس مانند بسته‌بندی، توزین مخازن، فرآیندهای تولید دارویی و غذایی به شمار می‌آید. با وجود برخی محدودیت‌ها مثل قیمت بالا و وابستگی به اکوسیستم زیمنس، ویژگی‌های فنی پیشرفته این ماژول آن را به انتخابی مطمئن برای پروژه‌های صنعتی مدرن تبدیل کرده است.
