ماژول شبکه زیمنس مدل 6ES7341-1CH02-0AE0

ماژول شبکه زیمنس مدل 6ES7341-1CH02-0AE0

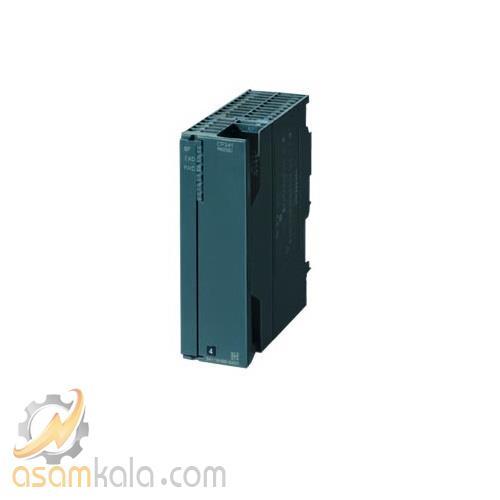

ماژول 6ES7341-1CH02-0AE0 یک ماژول ارتباطی (Communication Module) از سری SIMATIC S7-300 زیمنس است. این ماژول برای برقراری ارتباط سریال (Serial Communication) بین PLCهای S7-300 و سایر دستگاه‌ها مانند چاپگرها، اسکنرها، بارکدخوان‌ها، و سایر سیستم‌های اتوماسیون استفاده می‌شود. این ماژول به طور خاص یک CP 341 با رابط RS-422/485 است.

مشخصات ماژول زیمنس 6ES7341-1CH02-0AE0

• نوع ماژول: Communication Processor (CP)
• سری: SIMATIC S7-300
• مدل: CP 341
• پروتکل‌های ارتباطی:
• ASCII: برای ارتباطات مبتنی بر متن (مانند چاپگرها و اسکنرها)
• RK 512
• 3964(R): یک پروتکل ارتباطی سریال زیمنس
• رابط: RS-422/485
• نرخ انتقال داده: قابل تنظیم تا 115.2 kbit/s
• مصرف جریان: معمولاً حدود 100 میلی آمپر
• دمای کاری: 0 تا 60 درجه سانتیگراد
• استانداردها: مطابق با استانداردهای IEC 61131-2
• عرض: 40 میلی متر
• ارتفاع: 125 میلی متر
• عمق: 120 میلی متر
• وزن تقریبی: 300 گرم

کاربردهای اصلی ماژول شبکه زیمنس مدل 6ES7341-1CH02-0AE0

• ارتباط سریال با دستگاه‌های جانبی: اتصال PLC به دستگاه‌هایی که از ارتباط سریال استفاده می‌کنند، مانند چاپگرها، اسکنرها، بارکدخوان‌ها، HMIها، و غیره
• ارتباط با درایوهای موتور: ارتباط با درایوهای MICROMASTER و SINAMICS زیمنس از طریق پروتکل USS
• ارتباط بین PLCها: ارتباط بین PLCهای S7-300 از طریق پروتکل 3964(R)
• سیستم‌های اتوماسیون صنعتی: در صنایع مختلف برای جمع‌آوری داده‌ها، کنترل فرآیندها، و مانیتورینگ سیستم‌ها استفاده می‌شود.

نحوه نصب و راه‌اندازی

• نصب در رک S7-300: ماژول CP 341 را در یکی از اسلات‌های آزاد در رک S7-300 نصب کنید.
• اتصال سریال: دستگاه مورد نظر را از طریق کابل سریال (RS-422/485) به ماژول CP 341 متصل کنید.
• پیکربندی سخت‌افزاری: با استفاده از نرم‌افزار STEP 7، ماژول CP 341 را در پیکربندی سخت‌افزاری پروژه خود اضافه کنید.
• پیکربندی نرم‌افزاری: با استفاده از بلوک‌های تابع (Function Blocks) مربوطه در STEP 7، پروتکل ارتباطی (ASCII، RK 512، 3964(R)) و سایر تنظیمات مربوطه را پیکربندی کنید.
• برنامه‌نویسی: برنامه PLC را برای ارسال و دریافت داده‌ها از طریق ماژول CP 341 بنویسید.

نکات مهم

• سازگاری: اطمینان حاصل کنید که دستگاهی که می‌خواهید به این ماژول متصل کنید با پروتکل‌های ارتباطی پشتیبانی شده توسط CP 341 سازگار است.
• پروتکل‌های ارتباطی: برای استفاده از این ماژول، باید با پروتکل‌های ارتباطی سریال (ASCII، RK 512، 3964(R)) آشنا باشید.
• نرم‌افزار پیکربندی: برای پیکربندی و راه‌اندازی این ماژول، به نرم‌افزار STEP 7 نیاز دارید.
• مقاومت ترمینال: در شبکه‌های RS-485، استفاده از مقاومت ترمینال (Termination Resistor) در ابتدا و انتهای خط برای جلوگیری از بازتاب سیگنال و بهبود کیفیت ارتباط ضروری است.
