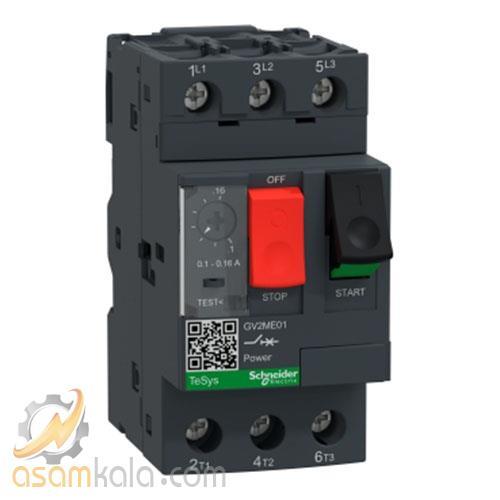

بررسی کلید حرارتی اشنایدر مدل GV2ME01
کلید حرارتی مدل GV2ME01 از سری TeSys GV2، یک محافظ حرارتی-مغناطیسی سه‌فاز است که برای راه‌اندازی و حفاظت موتورهای کوچک طراحی شده است. این مدل با محدوده جریان تنظیم‌شونده ۰٫۱ تا ۰٫۱۶ آمپر، مناسب برای موتورهایی با توان بسیار پایین (تا حدود ۰٫۰۶ کیلووات در ۴۰۰ ولت) می‌باشد. طراحی فشرده، ترمینال‌های پیچ‌خور EverLink، و قابلیت نصب آسان روی ریل DIN، آن را برای تابلوهای برق صنعتی و سیستم‌های اتوماسیون ایده‌آل کرده است.
این کلید دارای حفاظت حرارتی برای اضافه‌بار و حفاظت مغناطیسی برای اتصال کوتاه است. دکمه‌های قطع و وصل دستی، امکان تست و کنترل مستقیم را فراهم می‌کنند. همچنین قابلیت افزودن تجهیزات جانبی مانند کنتاکت‌های کمکی، بوبین شنت و رله‌های قطع ولتاژ را دارد.
جدول مشخصات فنی کلید حرارتی اشنایدر مدل GV2ME01
| ویژگی فنی | مقدار / توضیح |
|---|---|
| نوع حفاظت | حرارتی-مغناطیسی |
| تعداد پل | 3P |
| محدوده جریان تنظیم‌شونده | 0.1 تا 0.16 آمپر |
| ولتاژ کاری | تا 690 ولت AC |
| قدرت قطع اتصال کوتاه | تا 100kA (بسته به فیوز حفاظتی) |
| نوع ترمینال | پیچ‌خور (Screw clamp terminals) |
| استانداردها | IEC 60947-2 |
| دمای کاری | -20°C تا +60°C |
| قابلیت نصب | روی ریل DIN یا پنل |

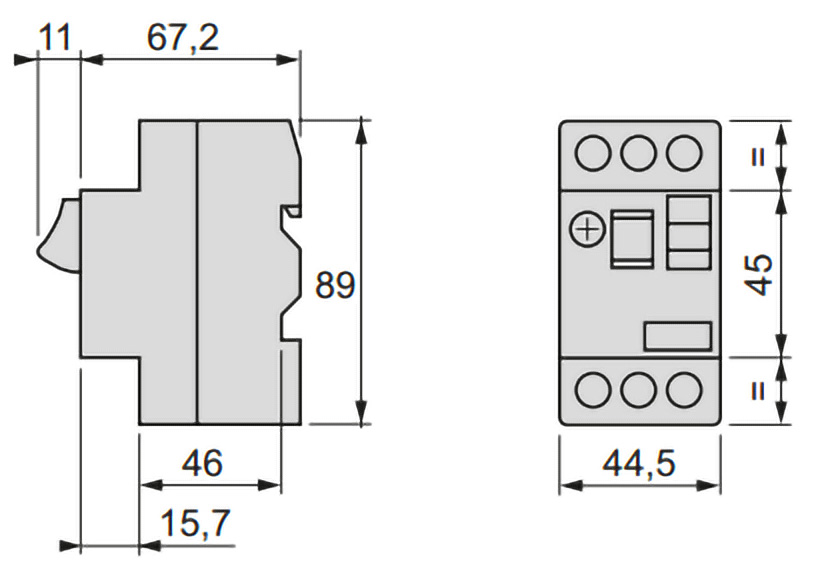

| ابعاد تقریبی | 45 × 85 × 78 میلی‌متر |
| وزن | حدود 0.3 کیلوگرم |
| کد محصول | GV2ME01 |
| کد EAN | 3389110342925 |
| سازگاری با تجهیزات جانبی | کنتاکت کمکی، شنت تریپ، قطع ولتاژ، باس‌بار |
موارد کاربرد
کلید حرارتی اشنایدر مدل GV2ME01 با جریان تنظیم‌شونده ۰٫۱ تا ۰٫۱۶ آمپر، برای کاربردهایی طراحی شده که نیاز به حفاظت دقیق و قابل اعتماد از موتورهای کوچک دارند. بر اساس اطلاعات رسمی و منابع تخصصی، موارد کاربرد این محصول شامل موارد زیر است
| حوزه کاربرد | توضیحات فنی و عملیاتی |
|---|---|
| موتورهای کوچک سه‌فاز | مناسب برای موتورهای با توان پایین (تا حدود 0.06 کیلووات در 400 ولت)، مانند فن‌های کوچک و پمپ‌های دقیق |
| تابلو برق صنعتی | استفاده در تابلوهای کنترل و توزیع برای حفاظت مستقیم مدار قدرت بدون نیاز به فیوز یا بی‌متال جداگانه |
| سیستم‌های اتوماسیون | حفاظت از تجهیزات حساس در خطوط تولید، ماشین‌آلات CNC، و سیستم‌های کنترل فرآیند با جریان پایین |
| تجهیزات آزمایشگاهی | مناسب برای حفاظت موتورهای دقیق در تجهیزات تست، کالیبراسیون، یا ابزارهای اندازه‌گیری صنعتی |
| مدارهای فرمان و کنترل | امکان استفاده به‌عنوان کلید راه‌انداز دستی (Manual Motor Starter) با قابلیت قطع و وصل مستقیم مدار قدرت |
| محافظت در برابر خطاهای الکتریکی | واکنش سریع در برابر اتصال کوتاه، اضافه‌بار، افت ولتاژ، و تک‌فاز شدن موتور برای جلوگیری از آسیب‌های جدی |
نقاط قوت GV2ME01
| ویژگی | توضیحات |
|---|---|
| حفاظت ترکیبی حرارتی-مغناطیسی | محافظت هم‌زمان در برابر اضافه‌بار و اتصال کوتاه بدون نیاز به تجهیزات جانبی |
| قطع مستقیم مدار قدرت | برخلاف بی‌متال‌ها که فقط مدار فرمان را قطع می‌کنند، این کلید مدار قدرت را قطع می‌کند |
| تنظیم دقیق جریان | بازه تنظیم ۱ تا ۱٫۶ آمپر برای تطبیق با موتورهای کوچک و حساس |
| طراحی فشرده و نصب آسان | مناسب برای تابلوهای با فضای محدود، نصب روی ریل DIN |
| سازگاری با تجهیزات جانبی | امکان افزودن کنتاکت کمکی، بوبین شنت، رله قطع ولتاژ و باس‌بار |
| استاندارد ساخت بالا | مطابق با IEC 60947-2، مناسب برای محیط‌های صنعتی با ولتاژ تا 690 ولت |
| قابلیت قطع زیر بار | امکان قطع و وصل دستی در حالت بار، مناسب برای راه‌اندازی مستقیم موتور |
نقاط ضعف GV2ME01
| محدودیت | توضیحات |
|---|---|
| محدوده جریان محدود | فقط مناسب برای موتورهای بسیار کوچک؛ برای توان‌های بالاتر باید از مدل‌های دیگر استفاده شود |
| عدم نمایش دیجیتال یا وضعیت عملکرد | فاقد نمایشگر یا نشانگر وضعیت پیشرفته؛ فقط شستی قطع/وصل دارد |
| نیاز به تنظیم دستی جریان | تنظیم جریان نیازمند دقت و تجربه فنی؛ در صورت اشتباه، حفاظت ناقص خواهد بود |
| عدم حفاظت در برابر افت ولتاژ به‌صورت داخلی | برای حفاظت در برابر افت ولتاژ نیاز به افزودن تجهیزات جانبی مانند بوبین آندر ولتاژ دارد |
| قیمت نسبتاً بالا در برابر برندهای اقتصادی | کیفیت بالا با قیمت بالاتر نسبت به برخی برندهای جایگزین در بازار داخلی |
جمع بندی نهایی
کلید حرارتی اشنایدر مدل GV2ME01 یک محافظ حرارتی-مغناطیسی سه‌فاز با جریان تنظیم‌شونده ۱ تا ۱٫۶ آمپر است که برای حفاظت موتورهای کوچک در برابر اضافه‌بار و اتصال کوتاه طراحی شده است. این محصول با طراحی فشرده، نصب آسان روی ریل DIN، و قابلیت قطع مستقیم مدار قدرت، گزینه‌ای مناسب برای تابلوهای برق صنعتی، سیستم‌های اتوماسیون و تجهیزات حساس محسوب می‌شود. سازگاری با تجهیزات جانبی، استاندارد ساخت IEC 60947-2، و قدرت قطع بالا تا 100kA از نقاط قوت آن است، در حالی که محدودیت در بازه جریان، نبود نشانگر وضعیت پیشرفته، و نیاز به تنظیم دستی دقیق از جمله نقاط ضعف آن به‌شمار می‌روند. این مدل برای کاربردهایی با فضای محدود و نیاز به حفاظت دقیق، انتخابی حرفه‌ای و قابل اعتماد است.
