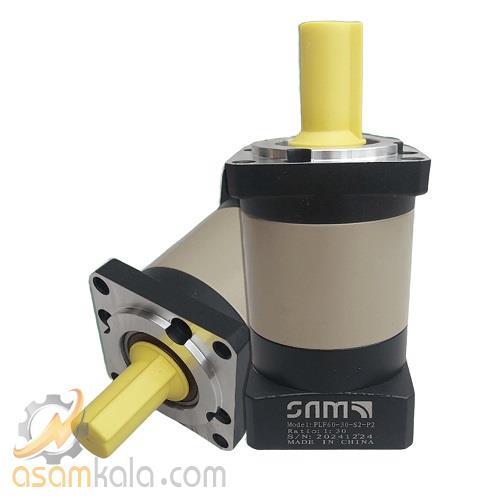

گیربکس خورشیدی دنده صاف SAM
گیربکس خورشیدی نوعی گیربکس است که از یک یا چند مجموعه دنده سیاره‌ای برای انتقال نیرو و کاهش یا افزایش سرعت استفاده می‌کند. این نوع گیربکس به دلیل مزایای متعددی که دارد، در کاربردهای مختلف صنعتی و غیرصنعتی مورد استفاده قرار می‌گیرد. گیربکس خورشیدی دنده صاف SAM دقت بالا و لقی کمی دارد و می‌تواند انتخاب مناسبی برای کاربران باشد. گیربکس‌های خورشیدی SAM در نسبت‌های مختلف با سایز فلنج 60، 80 و 120 تولید شده‌اند.
اجزای اصلی گیربکس خورشیدی:
- دنده خورشیدی (Sun Gear): دنده مرکزی که معمولاً به عنوان ورودی گیربکس عمل می‌کند.
- دنده‌های سیاره‌ای (Planet Gears): دنده‌هایی که حول دنده خورشیدی می‌چرخند و با آن درگیر هستند.
- دنده رینگی (Ring Gear): دنده حلقوی که دنده‌های سیاره‌ای در داخل آن قرار دارند و با آن‌ها درگیر هستند.
- حامل سیاره‌ای (Planet Carrier): قطعه‌ای که دنده‌های سیاره‌ای را نگه می‌دارد و به آن‌ها اجازه می‌دهد حول دنده خورشیدی بچرخند.
مشخصات فنی گیربکس خورشیدی دنده صاف SAM نسبت 5
- کد محصول: PLF60: 5
- نسبت: 5
- سایز فلنج: 60mm
- شفت ورودی: 14mm
- شفت خروجی: 14mm
- سرعت نامی: 4000RPM
- گشتاور نامی: 42N.m
- دمای قابل استفاده: 90+ تا 20-
- بکلش: 5arc-min
- لقی کم
- تحت لیسانس GP-DYNAMICS
ابعاد گیربکس خورشیدی دنده صاف SAM نسبت 5
نحوه عملکرد گیربکس خورشیدی
نیرو از طریق دنده خورشیدی وارد گیربکس می‌شود. دنده خورشیدی باعث چرخش دنده‌های سیاره‌ای می‌شود. دنده‌های سیاره‌ای همزمان حول دنده خورشیدی می‌چرخند و با دنده رینگی درگیر هستند. بسته به اینکه کدام یک از اجزای گیربکس (دنده خورشیدی، دنده رینگی، یا حامل سیاره‌ای) ثابت نگه داشته شوند، می‌توان نسبت‌های دنده مختلفی را به دست آورد.
مزایای گیربکس خورشیدی SAM
- نسبت دنده بالا در حجم کم: گیربکس‌های خورشیدی می‌توانند نسبت‌های دنده بالایی را در یک فضای کوچک ارائه دهند.
- راندمان بالا: این نوع گیربکس‌ها معمولاً راندمان بالایی دارند، به این معنی که اتلاف انرژی در آن‌ها کم است.
- توزیع بار مناسب: بار به طور مساوی بین دنده‌های سیاره‌ای توزیع می‌شود، که باعث افزایش طول عمر گیربکس می‌شود.
- وزن کم: گیربکس‌های خورشیدی معمولاً سبک‌تر از گیربکس‌های دیگر با نسبت دنده مشابه هستند.
- انتقال گشتاور بالا: این نوع گیربکس‌ها می‌توانند گشتاور بالایی را انتقال دهند.
تفاوت گیربکس خورشیدی دنده صاف با دنده مورب
گیربکس خورشیدی دنده مورب لقی کمتری نسبت به گیربکس‌های دنده صاف دارد و دقت بالاتری دارد. از طرفی هزینه ساخت و تولید گیربکس‌های دنده صاف به مراتب کمتر بوده و برای کاربرانی که می‌خواهند کمتر هزینه کنند، مناسب است. از طرفی به دلیل این که گیربکس‌های دنده صاف اصطکاک کمتری ایجاد می‌کنند راندمان بالاتری دارند، اما گیربکس‌های دنده مورب به دلیل زاویه‌دار بودن دندانه‌ها، اصطکاک بیشتری ایجاد می‌کنند و باعث کاهش راندمان می‌شوند.
| ویژگی | دنده صاف | دنده مورب |
| صدا و ارتعاش | بیشتر | کمتر |
| تحمل بار | کمتر | بیشتر |
| راندمان | بیشتر | کمتر |
| نیروی محوری | ندارد | دارد |
| پیچیدگی و هزینه | کمتر | بیشتر |
انتخاب بین گیربکس خورشیدی با دنده صاف و دنده مورب بستگی به نیازهای خاص کاربرد دارد. اگر صدا و ارتعاش، تحمل بار و عمر طولانی اهمیت دارند، دنده مورب انتخاب بهتری است. اگر هزینه و راندمان در اولویت هستند و کاربرد نیاز به گشتاور بالایی ندارد، دنده صاف می‌تواند گزینه مناسبی باشد.
کاربردهای گیربکس خورشیدی
گیربکس خورشیدی با دنده صاف: معمولاً در کاربردهایی که نیاز به سرعت بالا و گشتاور پایین است و صدا و ارتعاش اهمیت کمتری دارند، استفاده می‌شود. به دلیل سادگی و هزینه کمتر، در برخی کاربردهای عمومی و سبک‌تر به کار می‌رود.
گیربکس خورشیدی با دنده مورب: معمولاً در کاربردهایی که نیاز به گشتاور بالا، صدای کم و عمر طولانی است، استفاده می‌شود. در صنایع سنگین، ماشین‌آلات دقیق، و کاربردهایی که انتقال نیرو به صورت روان و بدون ارتعاش مهم است، کاربرد دارد.
خرید گیربکس خورشیدی SAM
در هنگام خرید گیربکس خورشیدی نکات زیر را در نظر داشته باشید:
- نسبت دنده مورد نیاز: نسبت دنده باید با توجه به نیازهای کاربرد انتخاب شود.
- گشتاور مورد نیاز: گیربکس باید قادر به انتقال گشتاور مورد نیاز باشد.
- شرایط محیطی: گیربکس باید برای شرایط محیطی که در آن استفاده می‌شود، مناسب باشد (دما، رطوبت، گرد و غبار و غیره).
- ابعاد و وزن: ابعاد و وزن گیربکس باید با محدودیت‌های فضای نصب سازگار باشد.
