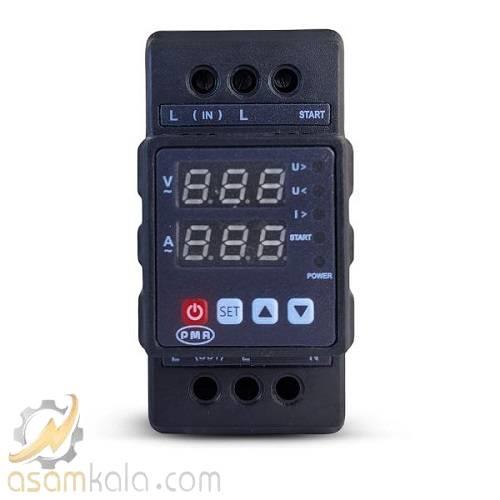

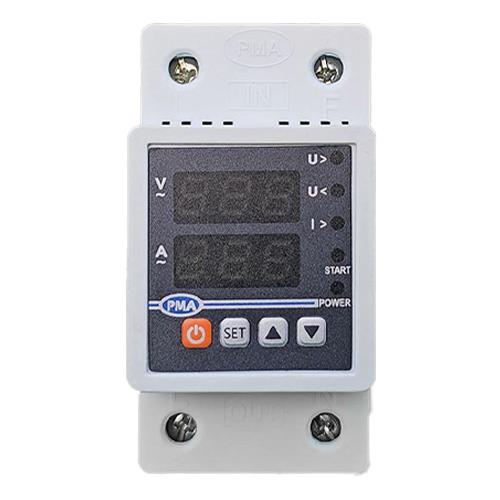

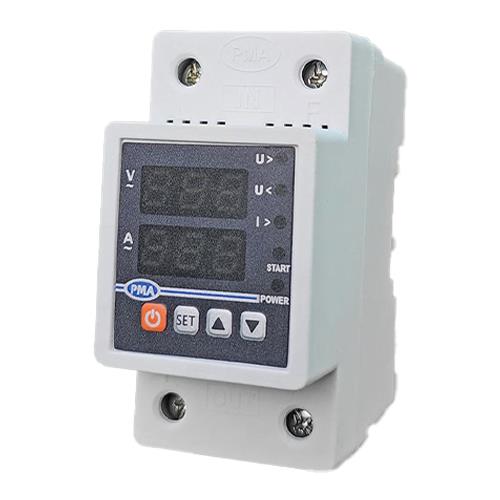

محافظ ولتاژ و جریان کنتاکتور تکفاز 80 آمپر PMA
محافظ ولتاژ و جریان PMA یک محافظ کاربردی و هوشمند است که 4 عملکرد مختلف را برای کاربر فراهم می‌کند. این محافظ دارای قابلیت‌های زیر است:
- حفاظت در برابر نوسانات ولتاژ و دوفاز شدن
- حفاظت اضافه بار
- نمایشگر ولتاژ و جریان
- کنتاکتور تکفاز
این محصول مجهز به ترانس جریان داخلی است و کاربر نیازی به اضافه کردن جریان ترانس ندارد. محافظ ولتاژ و جریان PMA قابلیت محاسبه ولتاژ ورودی و جریان خروجی دارد و در صورت تجاوز مقادیر اندازه‌گیری شده‌ی ولتاژ یا جریان از محدوده‌ی تنظیم شده، دستگاه طبق زمان تنظیم شده برای ولتاژ یا جریان، برق خروجی را قطع کرده و در صورت رفع خطای ولتاژ یا جریان به وجود آمده، پس از زمان تاخیر تنظیم شده، برق خروجی را وصل می‌کند. این محافظ دارای 15 پارامتر مربوط به تنظیمات ولتاژ، جریان و زمان‌بندی است و کاربر در اعمال تنظیمات گزینه‌های زیادی دارد. این محافظ دو و نیم برابر یک کلید مینیاتوری است و نصب آن به سادگی انجام می‌شود.
مشخصات محافظ ولتاژ و جریان PMA
- مدل: CVP
- ولتاژ نامی: 220 VAC
- فرکانس نامی: 50/60 Hz
- جریان نامی برای بارهای اهمی تیپ Ac-7A: مقدار 80 آمپر
- جریان نامی برای بارهای سلفی تیپ Ac-7B: مقدار 32A/50A آمپر
- توان مصرفی: کمتر از 2 وات
- عمر و مکانیک الکتریکی: بیشتر از 100,000 سیکل
محافظ ولتاژ و جریان کنتاکتور تکفاز 80 آمپر PMA برای کاربری‌های خانگی با انشعاب 25 و 32 آمپر مناسب است. این نکته را در نظر داشته باشید که برای محافظت در برابر اتصال کوتاه، باید از کلید مینیاتوری نیز استفاده کنید.
کاربردهای محافظ ولتاژ و جریان PMA
- حفاظت مرکزی ساختمان با حذف محافظ برق‌های خانگی و جایگزین کردن با محافظ ولتاژ و جریان PMA
- کاربری‌های صنعتی: ماشین آلات صنعتی، موتورهای تکفاز، تابلو برق‌های تکفاز، سردخانه، سیستم تهویه، کمپرسور، دستگاه CNC، ماینر، کلید حرارتی، بیمتال
- کشاورزی: حفاظت انواع کفکش، شناور پمپ‌ها، ایستگاه‌های پمپاژ، پمپ‌های آبیاری، پمپ‌های کفکش و لجن کش تکفاز
ابعاد محافظ ولتاژ و جریان کنتاکتور تکفاز 80 آمپر PMA
راهنمای نصب و تنظیم
مزایا
- نمایشگر مجزای ولتاژ و جریان برای پایش انرژی مصرفی
- عدم نیاز به کنتاکتور اضافی به واسطه وجود رله قدرتمند داخلی
- قابلیت تنظیم تمام پارامترها برای استفاده در تمام نقاط کشور
- ابعاد مناسب جهت نصب در جعبه فیوز
- تلفیق چهار محصول محافظ ولتاژ، رله کنترل بار، کنتاکتور تکفاز و نمایشگرهای ولتاژ و جریان به منظور کاهش هزینه‌ها و کاهش فضای اشغال شده و سیم کشی تابلو برق
- قابلیت دریافت فرمان ورودی فاز در ترمینال‌ها به صورت لحظه‌ای و دائم کار که کاربری این محصول را به سطح گسترده‌ای در صنایع مختلف افزایش می‌دهد.
نکات مهم نصب
- ورودی فاز شهر به قسمت ورودی فاز و نول شهر به ورودی نول وصل شده و خروجی محصول از قسمت خروجی فاز گرفته شود.
- فاز به L و نول به N وصل شود. شایان ذکر است که محصول فقط فاز را قطع و وصل می‌کند و در قطع و وصل نول دخالتی ندارد.
- دقت شود که برای اتصال سیم به ورودی‌ها و خروجی‌های دستگاه حتما از سرسیم استفاده شود.
- ورودی فرمان خارجی دستگاه از طریق فاز تحریک می‌گردد و برای اتصال فرمان‌های خارجی حتما سیم بندی همانند شماتیک نصب شود.
- از محکم و قابل اعتماد بودن اتصالات اطمینان حاصل کنید. اتصالات ضعیف احتمال حریق را قوی‌تر می‌کند.
- تنظیمات دستگاه فقط توسط افراد متخصص انجام شود.
موارد ایمنی
- دستگاه باید توسط افراد متخصص نصب و راه‌اندازی شود.
- برای اتصال سیم به ترمینال‌ها از سرسیم استفاده شود.
- باز کردن کاور محصول به منزله ابطال گارانتی می‌باشد.
- از استفاده محصول در محیط‌های در معرض نور مستقیم خورشید، باران و گازهای مخرب خودداری شود.
- برای تمیز کردن محصول از پارچه خشک استفاده شود.
- عدم استفاده از کلید مینیاتوری در ورودی دستگاه و تنظیمات اشتباه بر روی دستگاه شامل گارانتی نخواهد شد.
