لیمیت سوئیچ آنتنی CNTD مدل CHL-5381

معرفی لیمیت سوئیچ CNTD مدل CHL-5381

لیمیت سوئیچ CNTD مدل CHL-5381 از سری CHL، یک کلید محدودکننده مکانیکی با عملگر فنری مارپیچی انعطاف‌پذیر است که برای تشخیص موقعیت قطعات متحرک و کنترل عملکرد ماشین‌آلات صنعتی استفاده می‌شود. این محصول با مکانیزم کنتاکت سریع (Snap-action) و آرایش کنتاکت 1NO+1NC طراحی شده است و می‌تواند در مدارهای فرمان برای تشخیص تماس مکانیکی، کنترل توالی عملکرد و ارسال سیگنال به سیستم‌های کنترلی به کار رود. ساختار فنری عملگر امکان تماس از جهت‌های مختلف را فراهم می‌کند و آن را برای کاربردهایی مناسب می‌سازد که استفاده از شستی فشاری یا اهرم صلب محدودیت دارد.

بر اساس اطلاعات رسمی شرکت CNTD، نیروی عملکرد مدل CHL-5381 برابر با 1.47 نیوتن و پیش‌حرکت زاویه‌ای آن 15±5 درجه است. حرکت تفاضلی زاویه‌ای این مدل نیز 10±2 درجه اعلام شده است. مشخصات عمومی سری CHL شامل درجه حفاظت IP65، سرعت عملکرد 5 میلی‌متر بر ثانیه تا 0.5 متر بر ثانیه و فرکانس عملکرد الکتریکی 30 بار در دقیقه است. بدنه سری CHL در اطلاعات سازنده فلزی معرفی شده است؛ بنابراین عنوان «بدنه باکالیت» برای مدل CHL-5381 با مشخصات رسمی سازنده مطابقت ندارد.

مشخصات فنی لیمیت سوئیچ CNTD مدل CHL-5381

نحوه عملکرد لیمیت سوئیچ آنتنی CHL-5381

لیمیت سوئیچ CHL-5381 با تماس قطعه متحرک با عملگر فنری خود فعال می‌شود. هنگامی که قطعه به فنر برخورد می‌کند، عملگر تغییر شکل داده و نیروی مکانیکی به مکانیزم داخلی کلید منتقل می‌شود. با رسیدن به نقطه عملکرد، وضعیت کنتاکت‌های الکتریکی تغییر می‌کند و سیگنال لازم برای مدار فرمان ایجاد می‌شود.

وجود کنتاکت‌های NO و NC امکان استفاده از این سوئیچ را در مدارهای مختلف کنترل فراهم می‌کند. از سیگنال خروجی می‌توان برای تشخیص موقعیت قطعه، کنترل توالی حرکت یا ارسال فرمان به رله و PLC استفاده کرد. انعطاف‌پذیری عملگر فنری برای کاربردهایی مناسب است که تماس از جهت‌های مختلف رخ می‌دهد؛ بااین‌حال، باید از واردشدن نیروی بیش از حد و تغییر شکل دائمی فنر جلوگیری شود.

کاربردهای لیمیت سوئیچ CNTD مدل CHL-5381

این مدل در کاربردهای صنعتی که تشخیص تماس مکانیکی و موقعیت قطعات اهمیت دارد، قابل استفاده است. از جمله کاربردهای آن می‌توان به موارد زیر اشاره کرد:

• خطوط تولید و مونتاژ: تشخیص تماس قطعات و کنترل مراحل متوالی تولید.

• ماشین‌آلات بسته‌بندی: شناسایی موقعیت مکانیزم‌های متحرک و ارسال فرمان به مدار کنترل.

• تجهیزات انتقال مواد: تشخیص موقعیت قطعات در مسیر حرکت.

• ماشین‌آلات صنعتی: کنترل حرکت و تشخیص رسیدن اجزای مکانیکی به نقاط تعیین‌شده.

• سیستم‌های اتوماسیون مبتنی بر PLC: ارسال سیگنال وضعیت از طریق کنتاکت‌های NO و NC.

• تجهیزات دارای مسیر تماس متغیر: استفاده در نقاطی که قطعه محرک از جهت‌های مختلف با عملگر تماس پیدا می‌کند.

انتخاب نهایی این محصول باید با توجه به سرعت حرکت، میزان انحراف مجاز فنر، شرایط محیطی و مشخصات بار الکتریکی انجام شود. استفاده از آن در مدارهای توقف اضطراری یا حفاظت افراد نیز مستلزم بررسی استانداردها و الزامات ایمنی مربوط است.

نقاط قوت و محدودیت‌های CHL-5381

نقاط قوت

• عملگر فنری انعطاف‌پذیر برای تشخیص تماس مکانیکی از جهت‌های مختلف.

• کنتاکت‌های 1NO+1NC با عملکرد سریع.

• نیروی عملکرد پایین و مناسب برای کاربردهای حساس به نیروی تماس.

• درجه حفاظت IP65 در مشخصات عمومی سری CHL.

• قابلیت استفاده در مدارهای فرمان و سیستم‌های اتوماسیون صنعتی.

محدودیت‌ها

• عملگر فنری برای تحمل ضربه‌های شدید یا بار مکانیکی خارج از محدوده مجاز طراحی نشده است.

• درجه حفاظت IP65 به معنی قابلیت غوطه‌وری در آب یا مقاومت تضمین‌شده در برابر همه روغن‌ها و مواد شیمیایی نیست.

• جریان حرارتی 10 آمپر به‌تنهایی ظرفیت قطع و وصل بارهای موتوری یا القایی را تعیین نمی‌کند.

• عمر الکتریکی واقعی به نوع بار، جریان، ولتاژ و شرایط کاری وابسته است.

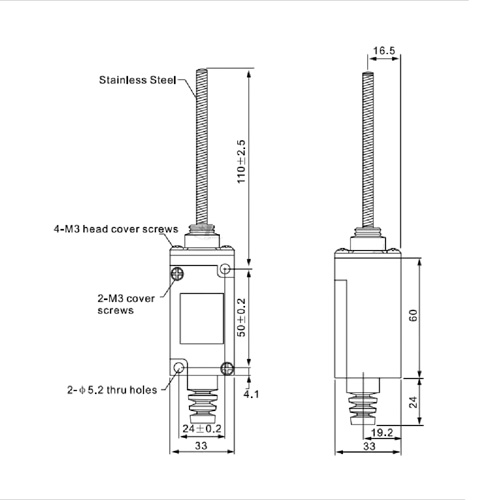

• وزن و ابعاد اختصاصی مدل باید از نقشه فنی یا دیتاشیت سازنده بررسی شوند.

جمع‌بندی

لیمیت سوئیچ CNTD مدل CHL-5381 یک کلید محدودکننده مکانیکی با عملگر فنری مارپیچی است که برای تشخیص تماس و موقعیت قطعات در ماشین‌آلات صنعتی استفاده می‌شود. نیروی عملکرد 1.47 نیوتن، پیش‌حرکت زاویه‌ای 15±5 درجه، حرکت تفاضلی زاویه‌ای 10±2 درجه و کنتاکت‌های 1NO+1NC از مشخصات اختصاصی اعلام‌شده برای این مدل هستند. بدنه سری CHL در اطلاعات رسمی سازنده فلزی معرفی شده است؛ بنابراین این محصول نباید بدون مدرک فنی به‌عنوان لیمیت سوئیچ با بدنه باکالیت عرضه شود.

خرید لیمیت سوئیچ CNTD مدل CHL-5381 از آسام کالا

برای انتخاب لیمیت سوئیچ CNTD مدل CHL-5381، نوع عملگر، مشخصات کنتاکت، شرایط محیطی و الزامات نصب را با نیازهای پروژه خود تطبیق دهید. انتخاب صحیح کلید محدودکننده می‌تواند به تشخیص مطمئن موقعیت و عملکرد مناسب مدارهای فرمان در تجهیزات صنعتی کمک کند.
