لیمیت سوئیچ بدنه باریک رگلاژی قرقره دار CNTD مدل CHL-5391

معرفی لیمیت سوئیچ CNTD مدل CHL-5391

لیمیت سوئیچ CNTD مدل CHL-5391 از سری CHL، یک کلید محدودکننده مکانیکی با عملگر اهرمی قابل تنظیم و قرقره لاستیکی است که برای تشخیص موقعیت قطعات متحرک و کنترل عملکرد ماشین‌آلات صنعتی به کار می‌رود. این محصول دارای بدنه فلزی با استحکام مکانیکی بالا، مکانیزم کنتاکت با عملکرد سریع (Snap-action) و یک کنتاکت باز معمولی (NO) به همراه یک کنتاکت بسته معمولی (NC) است. قابلیت تنظیم طول و موقعیت اهرم، امکان هماهنگ‌کردن عملگر با مسیر حرکت قطعات را در کاربردهای مختلف فراهم می‌کند.

بر اساس اطلاعات رسمی شرکت CNTD، مدل CHL-5391 دارای نیروی عملکرد 7.35 نیوتن و نیروی آزادسازی 0.98 نیوتن است. پیش‌حرکت زاویه‌ای آن 15±5 درجه، حرکت اضافی 75 درجه و حرکت تفاضلی 12 درجه اعلام شده است. مشخصات عمومی سری CHL نیز شامل درجه حفاظت IP65، سرعت عملکرد 5 میلی‌متر بر ثانیه تا 0.5 متر بر ثانیه و فرکانس عملکرد الکتریکی 30 بار در دقیقه است. این ویژگی‌ها، CHL-5391 را به گزینه‌ای برای کنترل موقعیت و حرکت در ماشین‌آلات، خطوط تولید و سیستم‌های اتوماسیون صنعتی تبدیل می‌کند.

مشخصات فنی لیمیت سوئیچ CNTD مدل CHL-5391

نحوه عملکرد لیمیت سوئیچ رگلاژی قرقره‌دار CHL-5391

لیمیت سوئیچ CHL-5391 با استفاده از یک اهرم قابل تنظیم مجهز به قرقره لاستیکی، حرکت مکانیکی قطعات را تشخیص می‌دهد. هنگامی که قطعه متحرک با قرقره تماس پیدا می‌کند، اهرم حول محور خود می‌چرخد و نیروی مکانیکی به مکانیزم داخلی سوئیچ انتقال می‌یابد. با رسیدن اهرم به نقطه عملکرد، وضعیت کنتاکت‌های داخلی به‌صورت سریع تغییر می‌کند و سیگنال لازم برای مدار فرمان ایجاد می‌شود.

این مدل دارای یک کنتاکت NO و یک کنتاکت NC است؛ بنابراین می‌توان از آن برای ارسال سیگنال تشخیص موقعیت، کنترل توالی عملیات و فرمان‌دهی به رله یا PLC استفاده کرد. امکان تنظیم اهرم به طراح اجازه می‌دهد موقعیت قرقره را با مسیر حرکت قطعه هماهنگ کند. این ویژگی به‌خصوص در کاربردهایی مفید است که محل تماس قطعه محرک یا زاویه ورود آن به عملگر، نیازمند تنظیم مکانیکی است.

در هنگام نصب، باید محدوده چرخش اهرم، پیش‌حرکت، حرکت اضافی و نیروی واردشده به عملگر در نظر گرفته شود. همچنین، قرقره باید در مسیری حرکت کند که از گیرکردن، ضربه شدید یا اعمال نیروی خارج از محدوده مجاز جلوگیری شود.

کاربردهای لیمیت سوئیچ CNTD مدل CHL-5391

لیمیت سوئیچ CHL-5391 برای کاربردهایی مناسب است که در آن‌ها تشخیص موقعیت قطعات متحرک از طریق تماس مکانیکی انجام می‌شود. اهرم قابل تنظیم و قرقره لاستیکی آن امکان استفاده در نقاطی را فراهم می‌کند که قطعه محرک در امتداد مسیر حرکت با عملگر تماس پیدا می‌کند.

مهم‌ترین کاربردهای این مدل عبارت‌اند از:

• خطوط تولید و مونتاژ: تشخیص موقعیت قطعات و کنترل توالی مراحل تولید.

• ماشین‌آلات بسته‌بندی: شناسایی موقعیت مکانیزم‌های متحرک و ارسال فرمان به مدار کنترل.

• سیستم‌های انتقال مواد: تشخیص رسیدن اجزای مکانیکی به موقعیت‌های تعیین‌شده در مسیر حرکت.

• ماشین‌آلات صنعتی: کنترل حرکت اجزای متحرک و محدودکردن مسیر عملکرد مکانیزم‌ها.

• سیستم‌های اتوماسیون مبتنی بر PLC: ارسال سیگنال وضعیت از طریق کنتاکت‌های NO و NC.

• تجهیزات دارای عملگر قابل تنظیم: استفاده در نقاطی که تنظیم طول یا زاویه اهرم برای هماهنگی با قطعه محرک ضروری است.

استفاده از این مدل در ماشین‌آلات CNC، بالابرها و تجهیزات حساس باید با توجه به شرایط عملکرد، مشخصات الکتریکی و الزامات ایمنی همان دستگاه ارزیابی شود. این لیمیت سوئیچ به‌خودی‌خود جایگزین یک کلید ایمنی دارای تأییدیه مناسب نیست.

نقاط قوت و محدودیت‌های لیمیت سوئیچ CHL-5391

نقاط قوت

• اهرم قابل تنظیم: امکان تنظیم موقعیت عملگر متناسب با مسیر حرکت قطعه.

• قرقره لاستیکی: فراهم‌کردن سطح تماس غلتشی با قطعه محرک.

• بدنه فلزی: برخورداری از استحکام مکانیکی مناسب برای کاربردهای صنعتی.

• کنتاکت‌های NO و NC: قابلیت استفاده در آرایش‌های مختلف مدار فرمان.

• درجه حفاظت IP65: محافظت در برابر ورود گردوغبار و پاشش آب مطابق شرایط آزمون این درجه حفاظت.

• مکانیزم عملکرد سریع: تغییر وضعیت کنتاکت‌ها برای ارسال سیگنال کنترلی.

• پارامترهای عملکرد مشخص: ارائه مقادیر نیروی عملکرد، نیروی آزادسازی و محدوده حرکت زاویه‌ای در اطلاعات سازنده.

محدودیت‌ها و نکات انتخاب

• عملکرد سوئیچ وابسته به تماس مکانیکی است و باید با مسیر حرکت و سرعت قطعه هماهنگ شود.

• درجه حفاظت IP65 به معنی قابلیت غوطه‌وری در آب یا مقاومت تضمین‌شده در برابر همه مواد شیمیایی و روغن‌های صنعتی نیست.

• مقدار جریان حرارتی 10 آمپر، به‌تنهایی ظرفیت قطع و وصل بارهای موتوری یا القایی را مشخص نمی‌کند.

• طول عمر الکتریکی به ولتاژ، جریان، نوع بار و شرایط کاری وابسته است.

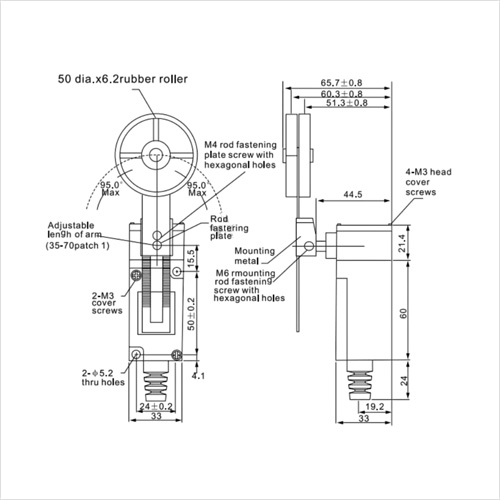

• ابعاد دقیق، وزن و طول قابل تنظیم اهرم باید از نقشه فنی یا دیتاشیت مربوط به مدل بررسی شوند.

جمع‌بندی

لیمیت سوئیچ بدنه باریک رگلاژی قرقره‌دار CNTD مدل CHL-5391 یک کلید محدودکننده مکانیکی با اهرم قابل تنظیم و قرقره لاستیکی است که برای تشخیص موقعیت و کنترل حرکت قطعات در تجهیزات صنعتی استفاده می‌شود. نیروی عملکرد 7.35 نیوتن، نیروی آزادسازی 0.98 نیوتن، کنتاکت‌های 1NO+1NC و درجه حفاظت IP65 از مشخصات مهم این محصول هستند. قابلیت تنظیم اهرم، آن را برای کاربردهایی مناسب می‌کند که محل تماس قطعه محرک نیاز به تنظیم دارد. پیش از خرید، بررسی نقشه نصب، محدوده تنظیم اهرم و مشخصات الکتریکی متناسب با بار مدار اهمیت دارد.

خرید لیمیت سوئیچ CNTD مدل CHL-5391 از آسام کالا

برای تهیه لیمیت سوئیچ CNTD مدل CHL-5391 و سایر تجهیزات اتوماسیون صنعتی، مشخصات فنی محصول را با نیازهای مدار فرمان و شرایط نصب خود تطبیق دهید. انتخاب صحیح لیمیت سوئیچ بر اساس نوع عملگر، محدوده حرکت و مشخصات الکتریکی می‌تواند به عملکرد مطمئن‌تر تجهیزات صنعتی کمک کند.
