لیمیت سوئیچ بدنه باریک فشاری قرقره دار CNTD مدلCHL-5200

معرفی لیمیت سوئیچ CNTD مدل CHL-5200

لیمیت سوئیچ CNTD مدل CHL-5200 از سری CHL، یک کلید محدودکننده مکانیکی با عملگر فشاری قرقره‌دار و ساختار آب‌بندی‌شده است که برای تشخیص موقعیت قطعات متحرک و کنترل حرکت تجهیزات صنعتی استفاده می‌شود. این مدل به مکانیزم کنتاکت با عملکرد سریع (Snap-action) مجهز است و از یک کنتاکت باز معمولی (NO) و یک کنتاکت بسته معمولی (NC) بهره می‌برد. بدنه فلزی با استحکام مکانیکی بالا و طراحی آب‌بندی‌شده از ویژگی‌های معرفی‌شده برای سری CHL توسط شرکت CNTD است.

بر اساس مشخصات رسمی سازنده، مدل CHL-5200 دارای نیروی عملکرد 8.8 نیوتن، نیروی آزادسازی 1.47 نیوتن و درجه حفاظت IP65 است. سرعت عملکرد مجاز سری CHL از 5 میلی‌متر بر ثانیه تا 0.5 متر بر ثانیه اعلام شده و فرکانس عملکرد الکتریکی آن 30 بار در دقیقه است. طول عمر الکتریکی سری نیز در شرایط آزمون اعلام‌شده، حداقل 500,000 سیکل است. این ویژگی‌ها، CHL-5200 را برای استفاده در مدارهای فرمان ماشین‌آلات، خطوط تولید و سیستم‌های اتوماسیون صنعتی مناسب می‌کند؛ مشروط بر اینکه شرایط بار الکتریکی و مکانیکی با مشخصات سازنده مطابقت داشته باشد.

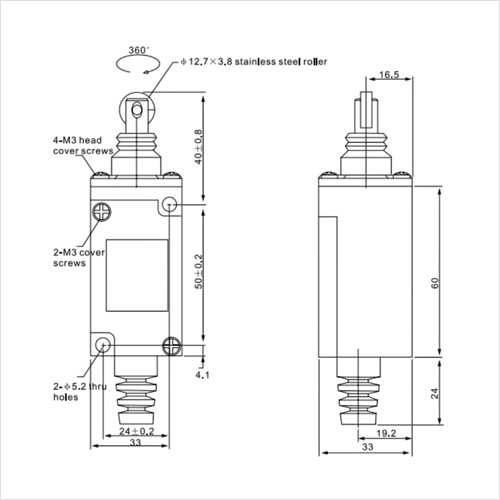

مشخصات فنی لیمیت سوئیچ CNTD مدل CHL-5200

نحوه عملکرد لیمیت سوئیچ فشاری قرقره‌دار CHL-5200

لیمیت سوئیچ CHL-5200 با تماس مکانیکی قطعه متحرک با قرقره عملگر فعال می‌شود. هنگام حرکت قطعه، قرقره به حرکت درآمده و نیروی مکانیکی به مکانیزم فشاری داخلی منتقل می‌شود. با رسیدن عملگر به نقطه عملکرد، سازوکار سریع داخلی وضعیت کنتاکت‌ها را تغییر می‌دهد و سیگنال موردنیاز برای مدار فرمان ایجاد می‌شود.

این مدل دارای یک کنتاکت NO و یک کنتاکت NC است. کنتاکت NO در وضعیت عادی باز و کنتاکت NC در وضعیت عادی بسته است؛ با فعال‌شدن مکانیزم، وضعیت آن‌ها مطابق عملکرد کلید تغییر می‌کند. از این تغییر وضعیت می‌توان برای تشخیص رسیدن قطعه به موقعیت مشخص، کنترل توالی حرکت و ارسال فرمان به رله یا PLC استفاده کرد.

مقادیر پیش‌حرکت 1.8 میلی‌متر، حرکت اضافی 4 میلی‌متر و حرکت تفاضلی 1.2 میلی‌متر در طراحی مکانیکی و تنظیم نقطه عملکرد اهمیت دارند. هنگام نصب باید از اعمال نیروی بیش از حد و واردکردن فشار مکانیکی خارج از محدوده مجاز به عملگر جلوگیری شود.

کاربردهای لیمیت سوئیچ CNTD مدل CHL-5200

لیمیت سوئیچ CHL-5200 در مدارهای کنترل موقعیت و محدودکردن حرکت تجهیزات صنعتی کاربرد دارد. عملگر فشاری قرقره‌دار این مدل برای نقاطی مناسب است که قطعه محرک بتواند به‌صورت مکانیکی با قرقره تماس پیدا کند و آن را به حرکت درآورد.

مهم‌ترین کاربردهای این مدل عبارت‌اند از:

• ماشین‌آلات صنعتی: تشخیص موقعیت قطعات متحرک و کنترل مراحل کاری دستگاه.

• خطوط تولید و مونتاژ: شناسایی موقعیت قطعه و ارسال سیگنال برای اجرای مرحله بعد.

• ماشین‌آلات بسته‌بندی: کنترل موقعیت مکانیزم‌های متحرک و هماهنگی چرخه کاری.

• تجهیزات انتقال مواد: تشخیص رسیدن اجزای مکانیکی به نقاط تعیین‌شده در مسیر حرکت.

• سیستم‌های اتوماسیون مبتنی بر PLC: ارسال سیگنال وضعیت از طریق کنتاکت‌های NO و NC.

• تجهیزات دارای محدودیت فضای نصب: استفاده در نقاطی که ساختار فشاری کلید با آرایش مکانیکی دستگاه سازگار است.

در کاربردهای مرتبط با CNC، بالابرها و تجهیزات ایمنی، انتخاب نهایی باید با توجه به شرایط بار، الزامات ایمنی و مشخصات طراحی دستگاه انجام شود. لیمیت سوئیچ معمولی را نباید بدون تأیید سطح ایمنی و استانداردهای مربوط، جایگزین کلید ایمنی اختصاصی کرد.

نقاط قوت لیمیت سوئیچ CNTD CHL-5200

• ساختار مکانیکی مقاوم: سری CHL با بدنه فلزی و استحکام مکانیکی بالا معرفی شده است.

• عملگر قرقره‌دار فشاری: مناسب برای تشخیص تماس مکانیکی در نقاط مشخص از مسیر حرکت.

• کنتاکت‌های مکمل NO و NC: امکان استفاده در آرایش‌های متنوع مدار فرمان.

• عملکرد سریع کنتاکت: تغییر وضعیت سریع برای ارسال سیگنال کنترلی.

• درجه حفاظت IP65: حفاظت در برابر ورود گردوغبار و پاشش آب از جهات مختلف مطابق الزامات این درجه حفاظت.

• عمر الکتریکی اعلام‌شده: حداقل 500,000 سیکل در شرایط آزمون مشخص‌شده توسط سازنده.

نکات مهم پیش از خرید و نصب

برای انتخاب صحیح مدل CHL-5200 باید چند نکته فنی را بررسی کرد:

1. نوع عملگر: این مدل از نوع شستی فشاری قرقره‌دار است و با مدل‌های اهرمی قرقره‌دار CHL-5000 و CHL-5030 تفاوت دارد.

2. درجه حفاظت: مشخصه رسمی این مدل IP65 است؛ بنابراین نباید آن را IP66 معرفی کرد.

3. شرایط الکتریکی: ولتاژ و جریان بار باید با ریتینگ معتبر کنتاکت و نوع بار سازگار باشند. جریان حرارتی 10 آمپر به‌تنهایی به معنی مجازبودن قطع و وصل همه بارها در جریان 10 آمپر نیست.

4. شرایط محیطی: محدوده دمای کاری اعلام‌شده برای سری CHL برابر با منفی 20 تا مثبت 70 درجه سانتی‌گراد است؛ دمای مثبت 80 درجه در مشخصات بررسی‌شده تأیید نشده است.

5. شرایط نصب: موقعیت عملکرد، میزان پیش‌حرکت و حرکت اضافی باید در طراحی مکانیزم محرک لحاظ شوند تا از فشار بیش از حد به شستی جلوگیری شود.

جمع‌بندی

لیمیت سوئیچ CNTD مدل CHL-5200 یک کلید محدودکننده مکانیکی فشاری قرقره‌دار از سری CHL است که برای تشخیص موقعیت قطعات و ارسال سیگنال به مدارهای فرمان صنعتی استفاده می‌شود. بدنه فلزی سری، کنتاکت‌های 1NO+1NC، عملکرد سریع، درجه حفاظت IP65 و طول عمر الکتریکی اعلام‌شده حداقل 500,000 سیکل از مشخصات مهم آن هستند. برای انتخاب نهایی، باید نوع بار، مشخصات کنتاکت، محدوده دمایی، ابعاد نصب و شرایط عملکرد مکانیکی با الزامات پروژه تطبیق داده شوند.

خرید لیمیت سوئیچ CNTD مدل CHL-5200 از آسام کالا

برای تهیه لیمیت سوئیچ CNTD مدل CHL-5200 و سایر تجهیزات کنترل و اتوماسیون صنعتی، مشخصات فنی محصول را با نیازهای مدار فرمان و شرایط نصب خود مقایسه کنید. آسام کالا با ارائه تجهیزات صنعتی، امکان بررسی و انتخاب محصولات متناسب با نیاز پروژه‌های صنعتی را فراهم می‌کند.
