لیمیت سوئیچ CNTD مدل CHL-5100

معرفی لیمیت سوئیچ CNTD مدل CHL-5100

لیمیت سوئیچ بدنه باریک فشاری ساده CNTD مدل CHL-5100 یکی از تجهیزات کنترل موقعیت در سیستم‌های اتوماسیون صنعتی است که برای تشخیص تماس مکانیکی و تغییر وضعیت مدار فرمان به کار می‌رود. این مدل دارای بدنه ABS و عملگر فشاری ساده است و با طراحی باریک خود، می‌تواند برای نصب در فضاهای محدود ماشین‌آلات و تجهیزات صنعتی مناسب باشد. عبارت «طرح امرن» به طراحی این محصول اشاره دارد و به‌تنهایی به معنای تولید آن توسط برند Omron نیست.

این لیمیت سوئیچ دارای کنتاکت‌های 1NO+1NC، مقاومت تماسی 25 میلی‌اهم و مقاومت عایقی 100 مگااهم است. فرکانس عملکرد الکتریکی آن 30 عملکرد در دقیقه و طول عمر الکتریکی اعلام‌شده برابر با 500,000 سیکل است. همچنین، درجه حفاظت IP66 برای این مدل ذکر شده که نشان‌دهنده حفاظت در برابر ورود گردوغبار و پاشش پرفشار آب در شرایط استاندارد آزمون است. با توجه به اینکه جریان و ولتاژ نامی کنتاکت‌ها در مشخصات ارائه‌شده درج نشده‌اند، لازم است ظرفیت الکتریکی مجاز محصول پیش از اتصال به بار بررسی شود.

مشخصات فنی لیمیت سوئیچ بدنه باریک CNTD مدل CHL-5100

توجه: مقدار سرعت عملیاتی به شکل 1mm-1m/s درج شده و از نظر واحد و محدوده دقیق نیازمند بررسی است. مقادیر 250 ولت AC و 10 آمپر که در متن معرفی اولیه آمده‌اند، در جدول مشخصات فنی ارائه‌شده تأیید نشده‌اند؛ بنابراین نباید بدون بررسی دیتاشیت سازنده به‌عنوان ظرفیت نامی قطعی محصول در نظر گرفته شوند.

نحوه عملکرد لیمیت سوئیچ فشاری ساده CNTD مدل CHL-5100

لیمیت سوئیچ CHL-5100 با فشار مکانیکی واردشده به عملگر فعال می‌شود. هنگامی که قطعه متحرک دستگاه به بخش فشاری سوئیچ نیرو وارد می‌کند، مکانیزم داخلی تغییر وضعیت داده و کنتاکت‌های الکتریکی باز و بسته می‌شوند. این تغییر وضعیت می‌تواند به مدار فرمان منتقل شود تا کنترلر یا رله، متناسب با طراحی سیستم، فرمان توقف، شروع یا تغییر مرحله عملکرد دستگاه را اجرا کند.

وجود یک کنتاکت باز معمولی (NO) و یک کنتاکت بسته معمولی (NC) امکان استفاده از دو وضعیت کنتاکتی را در مدار فراهم می‌کند. با این حال، نحوه سیم‌بندی باید مطابق نقشه ترمینال‌ها و مشخصات الکتریکی تأییدشده انجام شود. همچنین، میزان کورس فشاری و نیروی لازم برای فعال‌سازی این مدل در اطلاعات موجود مشخص نشده است و باید در صورت اهمیت برای طراحی مکانیکی، از سازنده استعلام شود.

کاربردهای لیمیت سوئیچ بدنه باریک فشاری CNTD مدل CHL-5100

این لیمیت سوئیچ با توجه به عملگر فشاری و طراحی بدنه باریک، می‌تواند در کاربردهایی استفاده شود که تشخیص تماس یا رسیدن یک قطعه به نقطه مشخص اهمیت دارد. تناسب نهایی آن با هر دستگاه به شرایط مکانیکی نصب، تعداد عملکرد موردنیاز و ظرفیت الکتریکی کنتاکت‌ها بستگی دارد.

• خطوط تولید و مونتاژ: تشخیص رسیدن قطعات به موقعیت تعیین‌شده.

• ماشین‌آلات CNC: ارسال سیگنال موقعیت در بخش‌های متحرک، در صورت سازگاری با طراحی دستگاه.

• سیستم‌های اتوماسیون صنعتی: انتقال وضعیت مکانیکی به رله یا کنترلر.

• تجهیزات بسته‌بندی: تشخیص موقعیت بخش‌های متحرک و مکانیزم‌های فشاری.

• سیستم‌های جابه‌جایی مواد: تشخیص تماس قطعات در نقاط مشخص مسیر.

• ماشین‌آلات صنعتی: کنترل موقعیت و محدودسازی حرکت مکانیکی در کاربردهای سازگار با مشخصات سوئیچ.

مزایای لیمیت سوئیچ CNTD مدل CHL-5100

• بدنه باریک: مناسب برای بررسی در فضاهای نصب محدود.

• عملگر فشاری ساده: سازوکار فعال‌سازی مستقیم با تماس مکانیکی.

• کنتاکت 1NO+1NC: امکان استفاده از کنتاکت باز و بسته در مدار فرمان.

• درجه حفاظت IP66: محافظت در برابر گردوغبار و پاشش پرفشار آب در محدوده استاندارد مربوطه.

• طول عمر الکتریکی اعلام‌شده 500,000 سیکل: معیاری برای ارزیابی دوام در شرایط کاری مناسب.

• وزن کم: وزن 58 گرم که می‌تواند در طراحی مجموعه‌های فشرده مفید باشد.

نکات مهم پیش از خرید و نصب

• ظرفیت نامی جریان و ولتاژ کنتاکت‌ها را از دیتاشیت معتبر سازنده بررسی کنید.

• واحد و محدوده سرعت عملیاتی درج‌شده، یعنی 1mm-1m/s، نیازمند تأیید است.

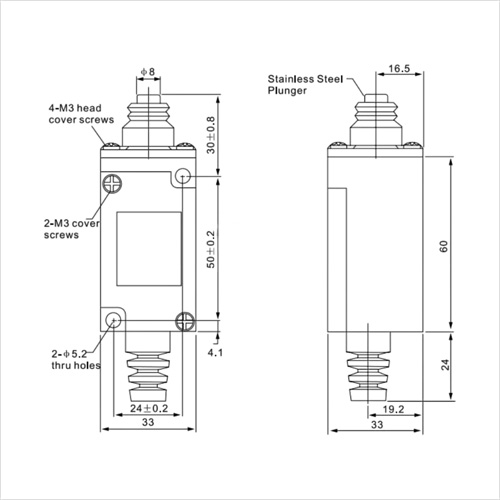

• کورس حرکتی، نیروی تحریک و ابعاد نصب عملگر فشاری در اطلاعات موجود ارائه نشده‌اند.

• IP66 به‌معنای مقاومت در برابر روغن، حلال‌ها یا همه مواد شیمیایی نیست و به‌تنهایی قابلیت غوطه‌وری در آب را نیز تضمین نمی‌کند.

• برای کاربردهای ایمنی یا توقف اضطراری، مناسب بودن محصول باید بر اساس الزامات ایمنی مدار و استانداردهای مربوطه ارزیابی شود.

جمع‌بندی

لیمیت سوئیچ بدنه باریک فشاری ساده CNTD مدل CHL-5100 برای تشخیص تماس مکانیکی و کنترل موقعیت در مدارهای فرمان صنعتی قابل بررسی است. بدنه ABS، عملگر فشاری، کنتاکت 1NO+1NC و درجه حفاظت IP66 از ویژگی‌های اصلی آن هستند. برای انتخاب دقیق و نصب مطمئن، لازم است ظرفیت الکتریکی کنتاکت‌ها، سرعت عملیاتی و مشخصات مکانیکی عملگر با دیتاشیت سازنده و نیازهای واقعی دستگاه تطبیق داده شوند.

خرید لیمیت سوئیچ CNTD از آسام کالا

آسام کالا مرجعی برای بررسی و تهیه تجهیزات برق صنعتی و اتوماسیون است. هنگام انتخاب لیمیت سوئیچ CNTD مدل CHL-5100، تطبیق نوع عملگر، درجه حفاظت، آرایش کنتاکت‌ها و ظرفیت الکتریکی مجاز با شرایط پروژه به انتخاب مناسب‌تر و عملکرد مطمئن‌تر سیستم کمک می‌کند.
