معرفی لیمیت سوئیچ قاب‌دار فشاری ساده CNTD مدل CZ-7310
لیمیت سوئیچ قاب‌دار فشاری ساده CNTD مدل CZ-7310 یک کلید محدودکننده مکانیکی است که برای تشخیص موقعیت قطعات متحرک و کنترل عملکرد تجهیزات صنعتی استفاده می‌شود. این مدل دارای بدنه ABS و عملگر فشاری است؛ به این صورت که با تماس قطعه متحرک با بخش فشاری سوئیچ، مکانیزم داخلی فعال شده و وضعیت کنتاکت‌های الکتریکی تغییر می‌کند. طراحی فشاری آن برای کاربردهایی مناسب است که تحریک کلید از طریق فشار مستقیم و در یک نقطه مشخص از مسیر حرکت انجام می‌شود.
این لیمیت سوئیچ با آرایش کنتاکت 1NO+1NC برای استفاده در مدارهای فرمان و سیستم‌های تشخیص موقعیت قابل بررسی است. مقاومت تماسی ۲۵ میلی‌اهم، مقاومت عایقی ۱۰۰ مگااهم، طول عمر الکتریکی اعلام‌شده ۵۰۰ هزار سیکل و درجه حفاظت IP65 از مشخصات فنی آن هستند. همچنین محدوده دمای کاری محصول از منفی ۲۰ تا مثبت ۷۰ درجه سانتی‌گراد اعلام شده است. انتخاب این مدل باید بر اساس شرایط نصب، میزان فشار مکانیکی، مشخصات الکتریکی مدار و الزامات محیط کاری انجام شود.

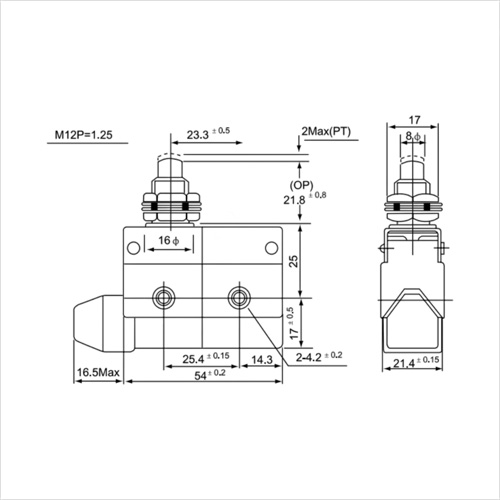

مشخصات فنی لیمیت سوئیچ CNTD مدل CZ-7310
| مشخصه | مقدار |
|---|---|
| برند | CNTD |
| مدل | CZ-7310 |
| نوع محصول | لیمیت سوئیچ قاب‌دار فشاری ساده |
| جنس بدنه | ABS |
| نوع عملگر | فشاری |
| نوع ولتاژ | AC |
| وزن | ۰٫۰۵۸ کیلوگرم |
| سرعت عملیاتی اعلام‌شده | از ۰٫۵ میلی‌متر بر ثانیه تا ۰٫۵ متر بر ثانیه |
| فرکانس عملکرد الکتریکی | ۲۰ عملکرد در دقیقه |
| مقاومت تماسی | ۲۵ میلی‌اهم |
| مقاومت عایقی | ۱۰۰ مگااهم |
| فرکانس | ۵۰ تا ۶۰ هرتز |
| تعداد و نوع کنتاکت | 1NO+1NC |
| استقامت دی‌الکتریک بین ترمینال‌های هم‌قطب | ۱۰۰۰ ولت AC به مدت ۱ دقیقه |
| استقامت دی‌الکتریک بین قطعات فلزی حامل جریان و غیرحامل جریان | ۱۵۰۰ ولت AC به مدت ۱ دقیقه |
| استقامت دی‌الکتریک بین هر ترمینال و زمین | ۱۵۰۰ ولت AC به مدت ۱ دقیقه |
| مقاومت در برابر لرزش | ۱۰ تا ۵۵ هرتز با دامنه ۱٫۵ میلی‌متر |
| دوام مکانیکی در برابر شوک | ۱۰۰۰ متر بر مجذور ثانیه |
| شتاب شوک ایجادکننده عملکرد نادرست | ۳۰۰ متر بر مجذور ثانیه |
| طول عمر الکتریکی | ۵۰۰٬۰۰۰ سیکل |
| دمای کاری | منفی ۲۰ تا مثبت ۷۰ درجه سانتی‌گراد |
| حداکثر رطوبت | ۹۵ درصد |
| درجه حفاظت | IP65 |
| گارانتی | تضمین اصالت کالا |
نکته فنی: بازه سرعت عملیاتی با همان واحدهای ارائه‌شده درج شده است؛ به دلیل تفاوت واحدهای دو سر بازه، بهتر است مقدار صحیح با دیتاشیت سازنده تطبیق داده شود. همچنین اطلاعات موجود، ولتاژ نامی و جریان مجاز کنتاکت‌ها را مشخص نمی‌کند؛ پیش از اتصال بار الکتریکی، این مقادیر را بررسی کنید. درجه حفاظت IP65 به معنای حفاظت در برابر گردوغبار و پاشش آب در شرایط استاندارد است و قابلیت غوطه‌وری در آب را تضمین نمی‌کند.
نحوه عملکرد لیمیت سوئیچ فشاری ساده CNTD مدل CZ-7310
عملکرد CZ-7310 بر اساس وارد شدن فشار مکانیکی به عملگر فشاری انجام می‌شود. زمانی که قطعه متحرک دستگاه به این بخش برخورد می‌کند، نیروی واردشده سازوکار داخلی کلید را فعال کرده و وضعیت کنتاکت‌ها تغییر می‌کند. این تغییر وضعیت می‌تواند به‌عنوان سیگنال ورودی به مدار فرمان یا کنترل‌کننده ارسال شود تا بر اساس طراحی سیستم، عملیاتی مانند توقف حرکت یا تغییر مرحله کاری انجام شود.
در آرایش متداول 1NO+1NC، کنتاکت NO در حالت عادی باز است و هنگام تحریک بسته می‌شود؛ کنتاکت NC نیز در حالت عادی بسته است و با تحریک باز می‌شود. پس از برداشته شدن فشار، مکانیزم بازگشت داخلی عملگر را به موقعیت اولیه برمی‌گرداند. برای جلوگیری از آسیب یا عملکرد نامطمئن، باید میزان فشار و جابه‌جایی عملگر در محدوده مجاز سازنده باقی بماند.
کاربردهای لیمیت سوئیچ قاب‌دار فشاری CNTD مدل CZ-7310
لیمیت سوئیچ فشاری CZ-7310 در تجهیزاتی کاربرد دارد که تشخیص موقعیت یک قطعه از طریق تماس مستقیم مکانیکی موردنیاز است. از جمله کاربردهای قابل بررسی برای این مدل می‌توان به موارد زیر اشاره کرد:
-
خطوط تولید و مونتاژ: تشخیص رسیدن قطعات یا مکانیزم‌ها به موقعیت مشخص.
-
ماشین‌آلات CNC: تشخیص موقعیت بخش‌های متحرک، مشروط به سازگاری مشخصات کلید با طراحی دستگاه.
-
سیستم‌های اتوماسیون صنعتی: ارسال سیگنال وضعیت به مدار فرمان یا کنترل‌کننده.
-
دستگاه‌های بسته‌بندی: کنترل موقعیت قطعات مکانیکی در مراحل مختلف چرخه کاری.
-
سیستم‌های انتقال مواد: تشخیص رسیدن اجزای متحرک به نقاط تعیین‌شده در مسیر.
-
ماشین‌آلات عمومی: کنترل موقعیت مکانیزم‌های فشاری و قطعاتی که امکان تماس مستقیم با عملگر را دارند.
-
تجهیزات صنعتی دارای حرکت محدود: استفاده برای تشخیص رسیدن یک بخش متحرک به نقطه تعیین‌شده، پس از بررسی الزامات نصب و ایمنی.
مزایای لیمیت سوئیچ CNTD مدل CZ-7310
-
عملگر فشاری ساده: مناسب برای تحریک مستقیم از طریق تماس مکانیکی.
-
کنتاکت‌های 1NO+1NC: امکان استفاده در آرایش‌های مختلف مدار فرمان.
-
بدنه ABS: ساختاری سبک با وزن اعلام‌شده ۵۸ گرم.
-
درجه حفاظت IP65: مناسب برای محیط‌های دارای گردوغبار و پاشش آب در محدوده استاندارد.
-
طول عمر الکتریکی اعلام‌شده ۵۰۰ هزار سیکل: قابل بررسی برای کاربردهای تکرارشونده با توجه به شرایط بار و نصب.
-
محدوده دمای کاری مشخص: قابل استفاده در محیط‌هایی با دمای منفی ۲۰ تا مثبت ۷۰ درجه سانتی‌گراد، مطابق اطلاعات محصول.
محدودیت‌ها و نکات مهم هنگام انتخاب
-
ولتاژ نامی و جریان مجاز کنتاکت‌ها باید از مستندات سازنده بررسی شود.
-
میزان فشار، جهت تحریک و جابه‌جایی عملگر باید با مکانیزم دستگاه سازگار باشد.
-
بازه سرعت عملیاتی درج‌شده نیاز به تطبیق با دیتاشیت سازنده دارد.
-
درجه حفاظت IP65 به معنای قابلیت غوطه‌وری در آب یا مقاومت در برابر تمام روش‌های شست‌وشوی پرفشار نیست.
-
در کاربردهای ایمنی حساس، مناسب بودن این کلید برای وظیفه ایمنی موردنظر باید جداگانه ارزیابی شود؛ وجود کنتاکت NO و NC به‌تنهایی تضمین‌کننده ایمنی سیستم نیست.
جمع‌بندی
لیمیت سوئیچ قاب‌دار فشاری ساده CNTD مدل CZ-7310 برای تشخیص موقعیت و کنترل حرکت در تجهیزات صنعتی طراحی شده است. عملگر فشاری، کنتاکت‌های 1NO+1NC، بدنه ABS و درجه حفاظت IP65 از ویژگی‌های اصلی این محصول هستند. این مدل می‌تواند برای خطوط تولید، ماشین‌آلات صنعتی و سیستم‌های اتوماسیون گزینه‌ای قابل بررسی باشد؛ به شرط آنکه مشخصات مکانیکی و الکتریکی آن با شرایط واقعی کاربرد مطابقت داشته باشند.
خرید لیمیت سوئیچ CNTD مدل CZ-7310 از آسام کالا
برای تهیه لیمیت سوئیچ قاب‌دار فشاری ساده CNTD مدل CZ-7310 از آسام کالا، مشخصات فنی محصول را با نیاز تجهیزات خود تطبیق دهید. هنگام انتخاب، نوع عملگر، آرایش کنتاکت‌ها، شرایط محیطی و ظرفیت الکتریکی کنتاکت‌ها را بررسی کنید تا محصول مناسب برای مدار فرمان و سیستم کنترلی موردنظر انتخاب شود.
