معرفی لیمیت سوئیچ قاب‌دار اهرمی قرقره‌دار CNTD مدل CZ-7121
لیمیت سوئیچ قاب‌دار اهرمی قرقره‌دار CNTD مدل CZ-7121 یک کلید محدودکننده مکانیکی است که برای تشخیص موقعیت قطعات متحرک و کنترل حرکت تجهیزات در سیستم‌های صنعتی استفاده می‌شود. این محصول دارای بدنه ABS و محرک اهرمی قرقره‌دار است. قرقره انتهای اهرم امکان تماس غلتشی با قطعه متحرک را فراهم می‌کند و در کاربردهایی که حرکت قطعه در امتداد اهرم انجام می‌شود، می‌تواند به تحریک مناسب کلید کمک کند. با رسیدن مکانیزم به موقعیت تعیین‌شده، اهرم فعال شده و وضعیت کنتاکت‌های داخلی تغییر می‌کند.
مدل CZ-7121 با آرایش کنتاکت 1NO+1NC، برای استفاده در مدارهای فرمان و سیستم‌های تشخیص موقعیت کاربرد دارد. مقاومت تماسی ۲۵ میلی‌اهم، مقاومت عایقی ۱۰۰ مگااهم، طول عمر الکتریکی اعلام‌شده ۵۰۰ هزار سیکل و درجه حفاظت IP65 از مشخصات فنی این محصول هستند. محدوده دمای کاری آن از منفی ۲۰ تا مثبت ۷۰ درجه سانتی‌گراد اعلام شده است. انتخاب این لیمیت سوئیچ باید بر اساس شرایط مکانیکی نصب، مشخصات الکتریکی مدار و الزامات محیط کاری انجام شود.

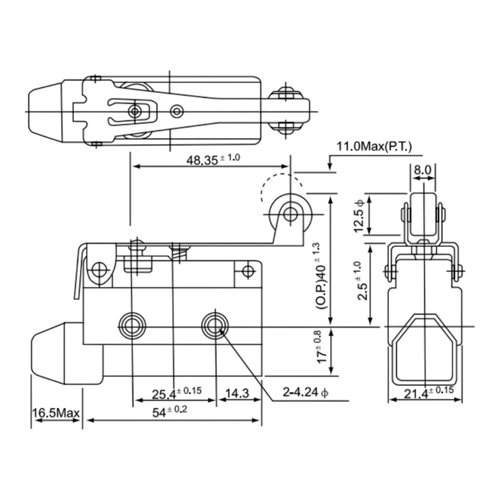

مشخصات فنی لیمیت سوئیچ CNTD مدل CZ-7121
| مشخصه | مقدار |
|---|---|
| برند | CNTD |
| مدل | CZ-7121 |
| نوع محصول | لیمیت سوئیچ قاب‌دار اهرمی قرقره‌دار |
| جنس بدنه | ABS |
| نوع عملگر | اهرمی قرقره‌دار |
| نوع ولتاژ | AC |
| وزن | ۰٫۰۵۸ کیلوگرم |
| سرعت عملیاتی اعلام‌شده | از ۰٫۵ میلی‌متر بر ثانیه تا ۰٫۵ متر بر ثانیه |
| فرکانس عملکرد الکتریکی | ۲۰ عملکرد در دقیقه |
| مقاومت تماسی | ۲۵ میلی‌اهم |
| مقاومت عایقی | ۱۰۰ مگااهم |
| فرکانس | ۵۰ تا ۶۰ هرتز |
| تعداد و نوع کنتاکت | 1NO+1NC |
| استقامت دی‌الکتریک بین ترمینال‌های هم‌قطب | ۱۰۰۰ ولت AC به مدت ۱ دقیقه |
| استقامت دی‌الکتریک بین قطعات فلزی حامل جریان و غیرحامل جریان | ۱۵۰۰ ولت AC به مدت ۱ دقیقه |
| استقامت دی‌الکتریک بین هر ترمینال و زمین | ۱۵۰۰ ولت AC به مدت ۱ دقیقه |
| مقاومت در برابر لرزش | ۱۰ تا ۵۵ هرتز با دامنه ۱٫۵ میلی‌متر |
| دوام مکانیکی در برابر شوک | ۱۰۰۰ متر بر مجذور ثانیه |
| شتاب شوک ایجادکننده عملکرد نادرست | ۳۰۰ متر بر مجذور ثانیه |
| طول عمر الکتریکی | ۵۰۰٬۰۰۰ سیکل |
| دمای کاری | منفی ۲۰ تا مثبت ۷۰ درجه سانتی‌گراد |
| حداکثر رطوبت | ۹۵ درصد |
| درجه حفاظت | IP65 |
| گارانتی | تضمین اصالت کالا |
نکته فنی: بازه سرعت عملیاتی فوق مطابق اطلاعات ارائه‌شده درج شده است؛ واحدهای اعلام‌شده را پیش از استفاده در محاسبات طراحی با دیتاشیت سازنده تطبیق دهید. ولتاژ نامی و جریان مجاز کنتاکت‌ها نیز در اطلاعات موجود مشخص نشده‌اند و باید پیش از اتصال بار بررسی شوند. درجه حفاظت IP65 به معنای حفاظت در برابر گردوغبار و پاشش آب در شرایط استاندارد است، نه قابلیت غوطه‌وری در آب.
نحوه عملکرد لیمیت سوئیچ اهرمی قرقره‌دار CNTD مدل CZ-7121
عملکرد این لیمیت سوئیچ بر اساس تحریک مکانیکی اهرم قرقره‌دار انجام می‌شود. هنگامی که قطعه متحرک دستگاه با قرقره تماس پیدا می‌کند، حرکت آن به اهرم منتقل شده و سازوکار داخلی کلید را فعال می‌کند. در نتیجه، وضعیت کنتاکت‌های الکتریکی تغییر می‌یابد و سیگنال لازم برای کنترل حرکت، توقف یا ادامه چرخه کاری به مدار فرمان ارسال می‌شود.
در آرایش متداول 1NO+1NC، کنتاکت NO در حالت عادی باز است و با تحریک کلید بسته می‌شود؛ در مقابل، کنتاکت NC در حالت عادی بسته است و با تحریک باز می‌شود. پس از برداشته شدن نیرو، اهرم به کمک مکانیزم بازگشت داخلی به وضعیت اولیه برمی‌گردد. برای عملکرد صحیح، باید جهت تماس، میزان جابه‌جایی اهرم و نیروی واردشده با محدوده مجاز سازنده سازگار باشد.
کاربردهای لیمیت سوئیچ قاب‌دار CNTD مدل CZ-7121
لیمیت سوئیچ CZ-7121 در سیستم‌هایی کاربرد دارد که لازم است موقعیت یک قطعه مکانیکی تشخیص داده شود و نتیجه به مدار فرمان منتقل شود. محرک اهرمی قرقره‌دار آن برای کاربردهای دارای تماس مکانیکی و حرکت لغزشی یا غلتشی قابل بررسی است.
-
خطوط تولید و مونتاژ: تشخیص رسیدن قطعات یا مکانیزم‌ها به موقعیت تعیین‌شده.
-
ماشین‌آلات CNC: تشخیص موقعیت بخش‌های متحرک، در صورت سازگاری با طراحی و الزامات دستگاه.
-
ربات‌های صنعتی: تشخیص موقعیت مکانیکی اجزای متحرک در نقاط مشخص از مسیر.
-
سیستم‌های اتوماسیون صنعتی: ارسال سیگنال موقعیت به مدار فرمان یا کنترل‌کننده.
-
دستگاه‌های بسته‌بندی: تشخیص موقعیت اجزای مکانیکی در مراحل مختلف چرخه کاری.
-
سیستم‌های انتقال مواد: تشخیص رسیدن بخش‌های متحرک به نقاط مشخص در مسیر.
-
ماشین‌آلات عمومی: کنترل موقعیت اهرم‌ها، مکانیزم‌ها و اجزایی که امکان تماس مکانیکی با قرقره را دارند.
مزایای لیمیت سوئیچ CNTD مدل CZ-7121
-
محرک اهرمی قرقره‌دار: امکان تحریک مکانیکی از طریق تماس غلتشی با قطعه متحرک.
-
کنتاکت‌های 1NO+1NC: قابلیت استفاده در آرایش‌های مختلف مدار فرمان.
-
بدنه ABS: ساختار سبک با وزن اعلام‌شده ۵۸ گرم.
-
درجه حفاظت IP65: مناسب برای محیط‌های دارای گردوغبار و پاشش آب در محدوده استاندارد.
-
طول عمر الکتریکی اعلام‌شده ۵۰۰ هزار سیکل: قابل بررسی برای کاربردهای تکرارشونده، با توجه به شرایط بار و نصب.
-
محدوده دمای کاری مشخص: قابلیت استفاده در محیط‌هایی با دمای منفی ۲۰ تا مثبت ۷۰ درجه سانتی‌گراد، مطابق مشخصات اعلام‌شده.
محدودیت‌ها و نکات مهم هنگام انتخاب
-
ولتاژ نامی و جریان مجاز کنتاکت‌ها باید از دیتاشیت سازنده بررسی شود.
-
شکل مسیر حرکت قطعه و زاویه تماس باید با عملکرد اهرم قرقره‌دار سازگار باشد.
-
سرعت عملیاتی درج‌شده به دلیل ترکیب واحدهای متفاوت، بهتر است پیش از انتخاب نهایی با مستندات سازنده تطبیق داده شود.
-
IP65 به معنای مناسب بودن برای غوطه‌وری در آب یا هر نوع شست‌وشوی پرفشار نیست.
-
در مدارهای ایمنی حساس، استفاده از این قطعه باید بر اساس ارزیابی ریسک و الزامات ایمنی سیستم تأیید شود؛ وجود کنتاکت NO و NC به‌تنهایی تضمین‌کننده عملکرد ایمن نیست.
جمع‌بندی
لیمیت سوئیچ قاب‌دار اهرمی قرقره‌دار CNTD مدل CZ-7121 برای تشخیص موقعیت و کنترل حرکت مکانیکی در تجهیزات صنعتی طراحی شده است. محرک قرقره‌دار، کنتاکت‌های 1NO+1NC، بدنه ABS و درجه حفاظت IP65 از ویژگی‌های اصلی این مدل هستند. این محصول می‌تواند برای خطوط تولید، ماشین‌آلات، سیستم‌های بسته‌بندی و تجهیزات اتوماسیون گزینه‌ای قابل بررسی باشد؛ مشروط بر اینکه شرایط مکانیکی نصب و مشخصات الکتریکی آن با نیاز کاربرد مطابقت داشته باشند.
خرید لیمیت سوئیچ CNTD مدل CZ-7121 از آسام کالا
برای تهیه لیمیت سوئیچ قاب‌دار اهرمی قرقره‌دار CNTD مدل CZ-7121 از آسام کالا، مشخصات فنی محصول را با شرایط کاری دستگاه خود تطبیق دهید. هنگام انتخاب لیمیت سوئیچ، نوع محرک، آرایش کنتاکت‌ها، سرعت حرکت مکانیزم، درجه حفاظت و ظرفیت الکتریکی کنتاکت‌ها را در نظر بگیرید تا قطعه متناسب با نیاز سیستم کنترلی انتخاب شود.
