میکرو سوئیچ فشاری ساده CNTD مدل CM-1305

معرفی میکرو سوئیچ CNTD مدل CM-1305

میکرو سوئیچ فشاری ساده CNTD مدل CM-1305 یک کلید الکترومکانیکی برای تشخیص موقعیت قطعات و کنترل قطع و وصل مدارهای فرمان در تجهیزات صنعتی است. این محصول با بدنه ABS و عملگر فشاری طراحی شده و با وارد شدن فشار مکانیکی به پین محرک، وضعیت کنتاکت‌های داخلی آن تغییر می‌کند. ساختار ساده این میکروسوئیچ، امکان استفاده از آن را در ماشین‌آلات، تجهیزات اتوماسیون و مکانیزم‌هایی که به تشخیص موقعیت یا فعال‌سازی یک فرمان الکتریکی نیاز دارند، فراهم می‌کند.

میکرو سوئیچ CNTD مدل CM-1305 دارای یک کنتاکت باز (NO) و یک کنتاکت بسته (NC) است و می‌تواند متناسب با نحوه اتصال، برای قطع یا وصل مدار فرمان استفاده شود. مقاومت تماسی ۱۵ میلی‌اهم، مقاومت عایقی ۱۰۰ مگااهم، سرعت عملیاتی ۱ متر بر ثانیه و طول عمر الکتریکی اعلام‌شده ۵۰۰ هزار سیکل از مشخصات فنی این محصول هستند. همچنین درجه حفاظت IP65 و محدوده دمای کاری منفی ۲۰ تا مثبت ۸۰ درجه سانتی‌گراد، از ویژگی‌های اعلام‌شده آن محسوب می‌شوند.

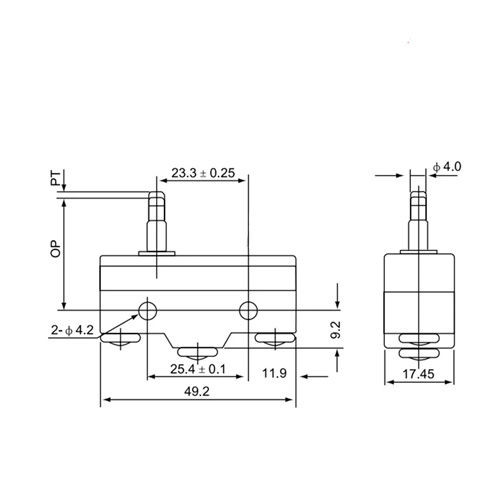

جدول مشخصات فنی میکرو سوئیچ CNTD مدل CM-1305

نحوه عملکرد میکرو سوئیچ فشاری ساده CNTD مدل CM-1305

میکرو سوئیچ CM-1305 از طریق فشار مکانیکی واردشده به پین محرک عمل می‌کند. هنگامی که یک قطعه متحرک یا مکانیزم خارجی به پین فشار وارد می‌کند، حرکت آن به سازوکار داخلی سوئیچ منتقل شده و وضعیت کنتاکت‌ها تغییر می‌کند. در این حالت، کنتاکت باز (NO) بسته و کنتاکت بسته (NC) باز می‌شود. این تغییر وضعیت می‌تواند برای ارسال سیگنال به کنترلر، تشخیص رسیدن قطعه به موقعیت مشخص یا اجرای فرمان قطع و وصل در مدار فرمان به کار رود.

پس از برداشته شدن فشار، فنر داخلی پین محرک را به موقعیت اولیه بازمی‌گرداند و کنتاکت‌ها نیز به حالت قبلی خود برمی‌گردند. این عملکرد برگشت‌پذیر، امکان استفاده از میکروسوئیچ را در مکانیزم‌های دارای حرکت متناوب فراهم می‌کند. برای جلوگیری از آسیب به عملگر و افزایش طول عمر قطعه، لازم است میزان فشار، جهت حرکت و کورس حرکتی پین در محدوده مجاز سازنده باشد.

کاربردهای میکرو سوئیچ فشاری ساده CNTD مدل CM-1305

این میکروسوئیچ در تجهیزاتی کاربرد دارد که تشخیص موقعیت مکانیکی یا ارسال فرمان الکتریکی بر اساس فشار مستقیم به عملگر مورد نیاز است. مهم‌ترین کاربردهای آن عبارت‌اند از:

• خطوط تولید و مونتاژ: تشخیص حضور قطعه و کنترل مراحل مختلف فرآیند تولید.

• دستگاه‌های بسته‌بندی: تشخیص موقعیت اجزای مکانیکی و کنترل عملکرد بخش‌های متحرک.

• ماشین‌آلات CNC: تشخیص موقعیت قطعات متحرک، در صورت سازگاری با الزامات سیستم کنترل.

• سیستم‌های انتقال مواد: شناسایی رسیدن قطعات به نقاط تعیین‌شده در مسیر حرکت.

• تجهیزات مکانیکی و صنعتی: کنترل وضعیت بخش‌های متحرک و محدود کردن حرکت مکانیزم‌ها.

• سیستم‌های کنترل درب و محفظه: تشخیص وضعیت باز یا بسته بودن بخش‌های مکانیکی، در صورت تناسب طراحی و نصب.

در کاربردهای ایمنی، به‌ویژه در بالابرها و ماشین‌آلات پرخطر، باید از تجهیزات و مدارهای ایمنی متناسب با استانداردهای مربوط استفاده شود. میکروسوئیچ معمولی به‌تنهایی جایگزین یک سیستم ایمنی تأییدشده نیست.

نقاط قوت و محدودیت‌های میکرو سوئیچ CM-1305

نقاط قوت

• ساختار فشاری ساده برای تحریک مستقیم مکانیکی.

• کنتاکت‌های 1NO+1NC برای استفاده در مدارهای فرمان مختلف.

• درجه حفاظت IP65 در برابر نفوذ گردوغبار و پاشش آب.

• مقاومت تماسی اعلام‌شده ۱۵ میلی‌اهم.

• طول عمر الکتریکی اعلام‌شده ۵۰۰ هزار سیکل.

• محدوده دمای کاری منفی ۲۰ تا مثبت ۸۰ درجه سانتی‌گراد.

• وزن ۵۸ گرم برای استفاده در مجموعه‌های مکانیکی و کنترلی.

محدودیت‌ها و نکات مهم

• بدنه ABS باید با شرایط حرارتی، شیمیایی و مکانیکی محل نصب سازگار باشد.

• ولتاژ و جریان نامی مجاز کنتاکت‌ها در اطلاعات ارائه‌شده مشخص نشده است؛ پیش از اتصال بار، دیتاشیت سازنده باید بررسی شود.

• طول عمر واقعی به نوع بار الکتریکی، جریان راه‌اندازی، تعداد عملکردها و شرایط محیطی بستگی دارد.

• درجه حفاظت IP65 به معنی مقاومت در برابر غوطه‌وری در آب نیست.

جمع‌بندی

میکرو سوئیچ فشاری ساده CNTD مدل CM-1305 برای تشخیص موقعیت قطعات و کنترل مدارهای فرمان در تجهیزات صنعتی و سیستم‌های اتوماسیون کاربرد دارد. عملگر فشاری، کنتاکت‌های 1NO+1NC، درجه حفاظت IP65 و طول عمر الکتریکی اعلام‌شده ۵۰۰ هزار سیکل، از مشخصات مهم این محصول هستند. برای انتخاب صحیح، باید نوع بار الکتریکی، شرایط نصب، میزان فشار واردشده به پین و الزامات عملکردی دستگاه با مشخصات فنی سازنده مطابقت داده شوند.

خرید میکرو سوئیچ CNTD مدل CM-1305 از آسام کالا

برای تهیه میکرو سوئیچ فشاری ساده CNTD مدل CM-1305 و سایر تجهیزات کنترل و اتوماسیون صنعتی، می‌توانید محصولات آسام کالا را بررسی کنید. تطبیق مشخصات فنی میکروسوئیچ با نیاز دستگاه، به انتخاب مناسب‌تر و عملکرد مطمئن‌تر سیستم کمک می‌کند.
