بررسی میکروسوئیچ کششی CNTD مدل CZ-93BPG (2NC)
میکروسوئیچ کششی CNTD مدل CZ-93BPG (2NC) یک کلید مکانیکی صنعتی از خانواده لیمیت سوئیچ‌های ایمنی است که برای تشخیص وضعیت و کنترل حرکت تجهیزات در مدارهای فرمان به کار می‌رود. این مدل دارای دو کنتاکت بسته (2NC) است؛ به این معنی که هر دو کنتاکت در وضعیت عادی بسته هستند و با عملکرد مکانیزم، وضعیت آن‌ها تغییر می‌کند. این ویژگی امکان استفاده از سوئیچ را در مدارهای کنترلی و برخی مدارهای ایمنی، متناسب با طراحی سیستم، فراهم می‌کند.
این محصول با درجه حفاظت IP65 برای محیط‌های صنعتی دارای گردوغبار و پاشش آب طراحی شده است. ولتاژ عایقی نامی 400 ولت، رده نامی اعلام‌شده 3 آمپر در 240 ولت AC و طول عمر الکتریکی 150 هزار عملکرد از مشخصات فنی آن هستند. همچنین، نیروی ورود کلید 14.7 نیوتن و نیروی بیرون‌کشیدن آن 29.42 نیوتن اعلام شده است. پیش از استفاده در مدارهای ایمنی، باید نقشه سیم‌بندی، عملکرد قطع مثبت و سازگاری مدل با استانداردهای موردنیاز بررسی شود؛ وجود دو کنتاکت NC به‌تنهایی تضمین‌کننده ایمنی یک سیستم نیست.

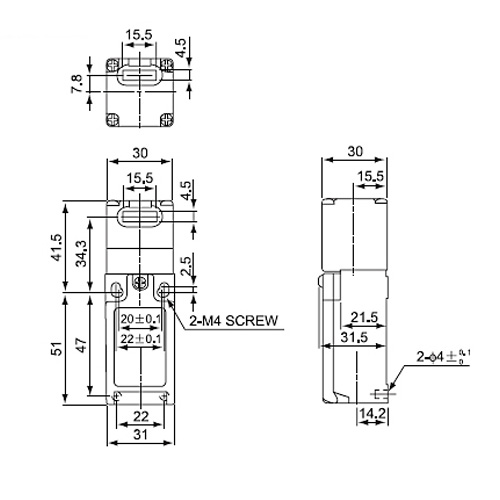

جدول مشخصات فنی
|
مشخصه |
مقدار |
|---|---|
|
برند |
CNTD |
|
مدل |
CZ-93BPG (2NC) |
|
نوع محصول |
میکروسوئیچ / لیمیت سوئیچ ایمنی |
|
نوع عملکرد |
کششی |
|
آرایش کنتاکت |
2NC؛ دو کنتاکت بسته |
|
اندازه اتصال کابل |
PG 13.5 × 1.5 |
|
جریان و ولتاژ نامی |
3 آمپر، 240 ولت AC (A300) |
|
سرعت عملکرد |
0.1 تا 0.5 متر بر ثانیه |
|
فرکانس عملکرد |
30 عملکرد در دقیقه |
|
مقاومت کنتاکت |
حداکثر 25 میلی‌اهم در حالت اولیه |
|
مقاومت عایقی |
حداقل 100 مگااهم در 500 ولت DC |
|
ولتاژ عایقی نامی (Ui) |
400 ولت |
|
استقامت دی‌الکتریک |
2500 ولت AC / مقدار Umip برابر 4 کیلوولت |
|
نیروی ورود کلید |
14.7 نیوتن |
|
نیروی بیرون‌کشیدن کلید |
29.42 نیوتن |
|
پیش‌حرکت (Pretravel) |
6 ± 3 میلی‌متر |
|
کورس کل (Total travel) |
28 میلی‌متر |
|
نیروی لازم برای عملکرد مثبت |
58.84 نیوتن |
|
کورس بازشدن مثبت |
10 میلی‌متر |
|
محدوده فرکانس لرزش |
10 تا 55 هرتز، با دامنه دوطرفه 1.5 میلی‌متر |
|
مقاومت در برابر شوک مکانیکی |
حدود 1000 متر بر مجذور ثانیه |
|
مقاومت در برابر شوک الکتریکی |
حدود 300 متر بر مجذور ثانیه |
|
دمای کاری |
منفی 20 تا مثبت 70 درجه سانتی‌گراد، بدون یخ‌زدگی |
|
رطوبت محیط |
کمتر از 95 درصد |
|
طول عمر الکتریکی |
150,000 عملکرد |
|
درجه حفاظت |
IP65 |
|
وزن |
100 گرم |
|
قابلیت رگلاژ |
ندارد |
|
گارانتی |
تضمین اصالت و سلامت فیزیکی کالا |
موارد کاربرد
-
مدارهای فرمان و کنترل حرکت ماشین‌آلات صنعتی
-
سیستم‌های نوار نقاله و خطوط تولید
-
ماشین‌آلات برش، تراش و تجهیزات اتوماسیون
-
تجهیزات بالابر و جرثقیل، در صورت تأیید سازگاری با مدار ایمنی
-
تشخیص وضعیت قطعات متحرک و کنترل موقعیت مکانیکی
-
مدارهای کنترلی دارای ورودی PLC، رله یا کنتاکتور
نقاط قوت و ضعف
نقاط قوت
-
برخورداری از دو کنتاکت بسته (2NC) برای کاربردهای کنترلی مناسب
-
درجه حفاظت IP65 در برابر گردوغبار و پاشش آب
-
محدوده دمای کاری منفی 20 تا مثبت 70 درجه سانتی‌گراد
-
طول عمر الکتریکی اعلام‌شده 150 هزار عملکرد
-
ابعاد و وزن کم، با وزن اعلام‌شده 100 گرم
-
مشخصات مکانیکی تعریف‌شده برای نیروی تحریک و کورس عملکرد
نقاط ضعف و محدودیت‌ها
-
فاقد قابلیت رگلاژ است؛ بنابراین امکان تنظیم مکانیکی آن محدود خواهد بود.
-
وجود کنتاکت‌های 2NC به‌تنهایی برای تضمین ایمنی مدار کافی نیست.
-
درجه حفاظت IP65 برای غوطه‌وری در آب مناسب نیست.
-
جریان مجاز باید متناسب با نوع بار، به‌ویژه بارهای القایی و موتوری، انتخاب شود.
-
اطلاعاتی مانند ابعاد دقیق بدنه و نقشه کامل سیم‌بندی در مشخصات ارائه‌شده درج نشده است.
جمع‌بندی
میکروسوئیچ کششی CNTD مدل CZ-93BPG (2NC) با دو کنتاکت بسته، درجه حفاظت IP65 و طول عمر الکتریکی اعلام‌شده 150 هزار عملکرد، گزینه‌ای قابل بررسی برای کنترل حرکت و تشخیص وضعیت در ماشین‌آلات صنعتی است. این محصول برای انتخاب در مدارهای فرمان و برخی کاربردهای ایمنی مناسب است، مشروط بر اینکه مشخصات الکتریکی، نحوه عملکرد مکانیکی و الزامات ایمنی سیستم با اطلاعات سازنده تطبیق داده شوند.
آسام کالا؛ تأمین‌کننده تجهیزات برق صنعتی و اتوماسیون، همراه شما در انتخاب تجهیزات اصیل و متناسب با نیاز صنعت.
