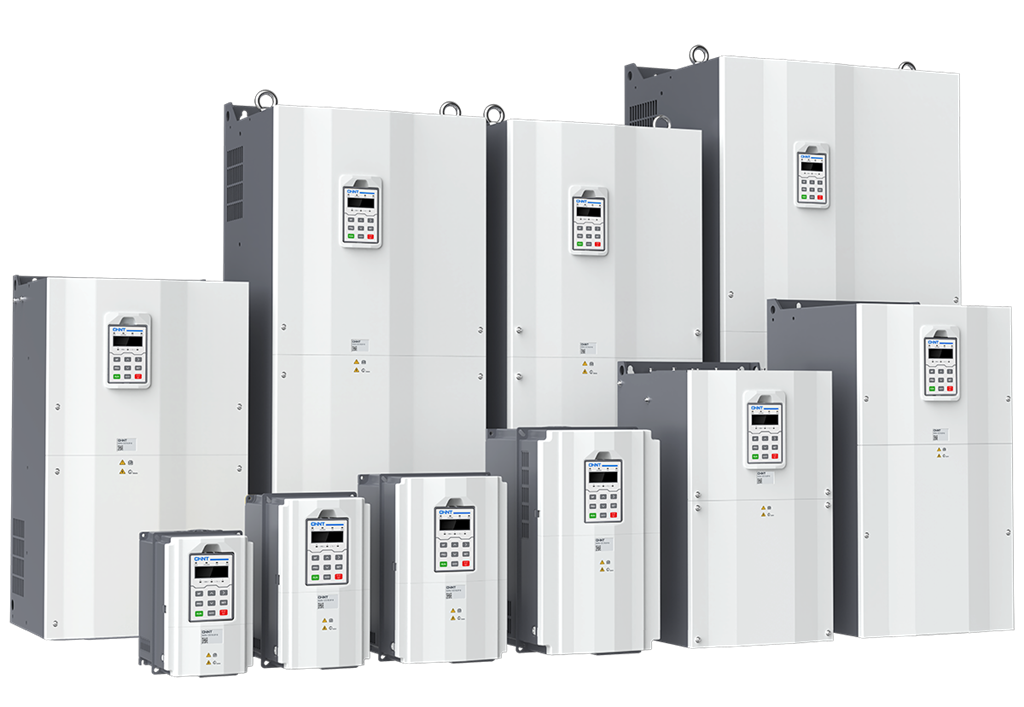

معرفی و بررسی اینورتر سه فاز 560 کیلووات چینت سری NVF7
اینورتر سه فاز 560 کیلووات چینت سری NVF7 یکی از مدلهای توان بالای این خانواده برای کنترل موتورهای الکتریکی در کاربردهای صنعتی سنگین است. مدل NVF7-560T/630P-S4 برای موتور 560 کیلووات در حالت Heavy Load و موتور 630 کیلووات در حالت Light Load طراحی شده و در حالت Heavy Load جریان خروجی 990 آمپر و در حالت Light Load جریان خروجی 1200 آمپر را ارائه میدهد. ظرفیت منبع تغذیه این مدل 902 kVA و جریان ورودی آن 1160 آمپر است.
سری NVF7 از کنترلهای SVC، CVC و V/F پشتیبانی میکند و با قابلیتهایی مانند گشتاور راهاندازی بالا، PLC داخلی، کنترل PID، ارتباط RS485 و Modbus-RTU و مجموعهای از حفاظتهای الکتریکی، برای کنترل دقیق موتور در تجهیزات و خطوط صنعتی طراحی شده است. این سری امکان کنترل فرکانس خروجی تا 500 هرتز را فراهم میکند و برای کاربردهایی مانند پمپ، فن، کمپرسور، نوار نقاله، تجهیزات HVAC و سیستمهای آب و فاضلاب قابل استفاده است.
جدول مشخصات فنی
| مشخصه | مقدار |
|---|---|
| برند | CHINT |
| سری | NVF7 |
| نوع محصول | اینورتر / VFD |
| مدل | NVF7-560T/630P-S4 |
| نوع ورودی | سه فاز |
| ولتاژ ورودی | 380 تا 480 ولت AC |
| فرکانس ورودی | 47 تا 63 هرتز |
| توان موتور در Heavy Load | 560 کیلووات |
| توان موتور در Light Load | 630 کیلووات |
| توان معادل 560 کیلووات | حدود 750 اسب بخار |
| جریان خروجی Heavy Load | 990 آمپر |
| جریان خروجی Light Load | 1200 آمپر |
| ظرفیت منبع تغذیه | 902 kVA |
| جریان ورودی | 1160 آمپر |
| فرکانس خروجی | 0 تا 500 هرتز |
| روشهای کنترل | SVC / CVC / V/F |
| گشتاور راهاندازی | 200٪ در 0.25Hz در حالت SVC |
| دقت سرعت SVC | ±0.2٪ |
| اضافهبار Heavy Load | 150٪ به مدت 1 دقیقه |
| اضافهبار Light Load | 120٪ به مدت 1 دقیقه |
| فرکانس کریر | 1 تا 15 کیلوهرتز |
| PLC داخلی | دارد، توالی 16 مرحلهای |
| کنترل PID | دارد |
| ورودی دیجیتال | 8 ورودی |
| ورودی آنالوگ | 2 ورودی، 0–10V / 4–20mA |
| ورودی پالس | 1 ورودی |
| خروجی آنالوگ | 2 خروجی |
| خروجی رله | 2 خروجی |
| ارتباط ارتباطی | RS485 / Modbus-RTU |
| ارتباطات اختیاری | PROFIBUS-DP / CANopen / EtherCAT / PROFINET |
| سیستم خنککاری | هوای اجباری |
| درجه حفاظت | IP20 |
| نوع نصب | دیواری یا داخل تابلو |
| سایز فریم | 13 |
| ابعاد | 1400 × 462 × 540 میلیمتر |
| وزن | 215 کیلوگرم |
| دمای محیط کاری | 10- تا 50+ درجه سانتیگراد |
| رطوبت مجاز | حداکثر 95٪ بدون میعان |
| ارتفاع نصب | حداکثر 2000 متر |
| کاهش ظرفیت در ارتفاع | 1٪ به ازای هر 100 متر بالاتر از 1000 متر |
| استانداردها | IEC/EN 61800-2 و IEC/EN 61800-5-1 |
موارد کاربرد
- خطوط نوار نقاله و انتقال مواد
- پمپهای صنعتی
- فنها و سیستمهای تهویه
- کمپرسورها
- تجهیزات HVAC
- سیستمهای آبرسانی و تصفیه آب
- تجهیزات تصفیه فاضلاب
- ماشینآلات صنعتی سنگین
- صنایع نساجی و پلاستیک
- ماشینابزار
- خطوط تولید و اتوماسیون صنعتی
ویژگیهای محصول
- توان 560 کیلووات در حالت Heavy Load
- توان 630 کیلووات در حالت Light Load
- جریان خروجی 990 آمپر در Heavy Load
- جریان خروجی 1200 آمپر در Light Load
- کنترل SVC، CVC و V/F
- گشتاور راهاندازی تا 200٪ در فرکانس 0.25 هرتز
- PLC داخلی با توالی 16 مرحلهای
- کنترل PID داخلی
- محدوده فرکانس خروجی 0 تا 500 هرتز
- ارتباط RS485 و Modbus-RTU
- پشتیبانی از کارتهای ارتباطی PROFIBUS-DP، CANopen، EtherCAT و PROFINET
- ورودیها و خروجیهای آنالوگ و دیجیتال متعدد
- سیستم خنککاری با هوای اجباری
- حفاظت در برابر اضافهجریان، اضافهولتاژ، افت ولتاژ، اضافهبار، اتصال کوتاه، خطای زمین، افزایش دما و خطای فاز
نقاط قوت
- توان بالا برای کنترل موتورهای صنعتی 560 کیلووات
- جریان خروجی 990 آمپر در حالت Heavy Load
- قابلیت کار با موتورهای تا 630 کیلووات در Light Load
- کنترل برداری و گشتاور راهاندازی بالا
- PLC و PID داخلی
- قابلیتهای ارتباطی گسترده
- مجموعه کامل امکانات کنترلی و حفاظتی
نقاط ضعف
- ابعاد و وزن زیاد به دلیل توان بالای دستگاه
- نیاز به تابلو و فضای نصب مناسب
- درجه حفاظت IP20 و ضرورت محافظت مناسب در برابر شرایط محیطی
- جریان بالای ورودی و خروجی که انتخاب دقیق کابل، شینه و تجهیزات حفاظتی را ضروری میکند
- نیاز به تهویه مناسب برای دفع حرارت در زمان کار مداوم
جمعبندی
اینورتر سه فاز 560 کیلووات چینت سری NVF7 مدل NVF7-560T/630P-S4 برای کنترل موتورهای توان بالا در کاربردهای صنعتی طراحی شده است. این مدل در حالت Heavy Load توان 560 کیلووات و جریان خروجی 990 آمپر و در حالت Light Load توان 630 کیلووات و جریان خروجی 1200 آمپر دارد. کنترلهای SVC، CVC و V/F، PLC و PID داخلی، ارتباط Modbus-RTU و امکانات حفاظتی و کنترلی گسترده، این مدل را برای سیستمهای موتورمحور با توان بالا مناسب میکند.
