بررسی فنی اینورتر تکفاز 0.75 کیلووات زیمنس سری SINAMICS G120

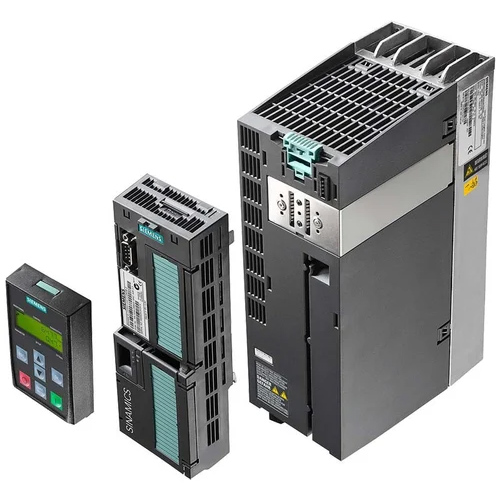

اینورتر تکفاز 0.75 کیلووات از سری SINAMICS G120 شرکت زیمنس با کد فنی 6SL3210-1PB13-8UL0 یک ماژول قدرت PM240-2 با ورودی ۱ فاز ۲۰۰–۲۴۰ VAC و خروجی سهفاز برای کنترل موتورهای القایی است. این ماژول طراحی فشردهای دارد و مناسب تابلوهای صنعتی با فضای محدود است، همچنین ترمز داخلی (built-in braking chopper) برای توقف سریع موتور را فراهم میکند. در این مدل کنترلکننده داخلی یا پنل کاربری وجود ندارد و برای تنظیم دقیق پارامترها نیاز به واحدهای کنترل (Control Unit) یا سیستم اتوماسیون جداگانه است. توان نامی آن در حالت عملکرد عادی تا ۰.۷۵ کیلووات است و میتواند در حالت اورلود قدرت بالاتری برای مدت کوتاه تأمین کند.
جدول مشخصات فنی
| مشخصه | مقدار |
|---|---|
| کد فنی | 6SL3210-1PB13-8UL0 |
| سری محصول | SINAMICS G120 |
| نوع | Power Module PM240-2 بدون فیلتر |
| توان خروجی نامی | ۰.۷۵ kW |
| ورودی | 1/3 AC 200–240 V ±10% |
| فرکانس کاری | ۴۷–۶۳ Hz |
| اورلود قابل تحمل | تا ۱۵۰ ٪ برای ۳ ثانیه یا ۱۱۰ ٪ برای ۵۷ ثانیه |
| ترمز داخلی | دارد |
| کنترل واحد (Control Unit) | ندارد |
| درجه حفاظت | IP20 |
| ابعاد (H×W×D) | ۱۹۶×۷۳×۱۶۵ mm |
| دمای کاری | -10 °C تا +40 °C |
| فیلتر EMC داخلی | ندارد |
موارد کاربرد
این اینورتر برای کنترل سرعت و گشتاور موتورهای القایی سهفاز در پروژههایی که منبع تغذیه تکفاز دارند، بسیار مناسب است. از کاربردهای رایج آن میتوان به موارد زیر اشاره کرد:
-
پمپها، فنها و نوار نقالهها برای تنظیم سرعت و بهینهسازی مصرف انرژی در سیستمهای سبک تا متوسط صنعتی.
-
ماشینآلات کارگاهی و تجهیزات اتوماسیون که نیاز به راهاندازی نرم و کنترل دقیق دور دارند.
-
صنایع غذایی، بستهبندی و فرآوری که نیاز به تغییرات دینامیک سرعت در خط تولید دارند.
-
پروژههای OEM و تابلو سازان که به راهحلهای جمعوجور و قابلاتکا برای کنترل موتور نیاز دارند.
اینورتر با فراهم کردن قابلیت اورلود موقت و طراحی جمعوجور، گزینهای منعطف و اقتصادی در کنترل موتورهای صنعتی با ورودی تکفاز است.
نقاط قوت
-
توان خروجی مناسب با تحمل اورلود بالا که برای راهاندازی موتورهای کوچک تا متوسط مناسب است.
-
ترمز داخلی که توقف سریع و ایمن موتور را ممکن میسازد.
-
طراحی فشرده و وزن کم که نصب در تابلوهای کنترل صنعتی را آسان میکند.
-
سازگاری با ماژولهای ارتباطی و کنترلگرهای صنعتی (با استفاده از CUهای جداگانه) برای یکپارچگی در سیستمهای اتوماسیون.
نقاط ضعف
-
عدم وجود کنترل Unit و پنل کاربری داخلی که نیاز به تجهیزات جانبی برای تنظیم و مانیتورینگ دارد.
-
نبود فیلتر EMC داخلی در مدل پایه، که در برخی محیطهای حساس الکترومغناطیسی میتواند نیاز به فیلترهای خارجی ایجاد کند.
-
درجه حفاظت IP20 که آن را برای نصب در محیطهای دارای گرد و غبار یا رطوبت بالا بدون پوشش محافظ مناسب نمیکند.
جمعبندی
اینورتر SINAMICS G120 با کد 6SL3210-1PB13-8UL0 یک گزینه قابلاعتماد و اقتصادی برای کنترل موتورهای القایی در سیستمهایی با تغذیه تکفاز است. طراحی فشرده، ترمز داخلی و توان خروجی مناسب آن را برای طیف گستردهای از کاربردهای صنعتی مناسب میکند، اگرچه برای بهرهبرداری کامل باید از کنترلگر یا پنل جداگانه استفاده شود.
