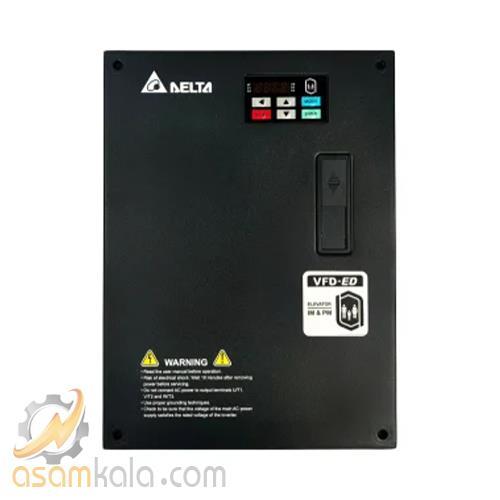

بررسی اینورتر دلتا 3 فاز 11 کیلووات مدل VFD110ED43S
اینورتر دلتا مدل VFD110ED43S از سری ED، یک درایو سه‌فاز با توان ۱۱ کیلووات (۱۵ اسب بخار) است که به‌طور خاص برای کاربردهای آسانسوری طراحی شده. این مدل با ولتاژ ورودی و خروجی ۳۸۰ ولت، فرکانس خروجی تا ۴۰۰ هرتز، و کنترل برداری پیشرفته (Vector Control) عملکردی نرم، دقیق و ایمن را در حرکت کابین آسانسور فراهم می‌کند. وجود PLC داخلی، پشتیبانی از موتورهای سنکرون و آسنکرون، و قابلیت تحمل اضافه‌بار تا ۲۰۰٪ از جمله ویژگی‌هایی هستند که این درایو را برای شرایط بحرانی و حساس مناسب می‌سازند.
از دیگر امکانات این مدل می‌توان به تابع ایمنی STO (Safe Torque Off)، پورت ارتباطی RS485 و RJ-45، قابلیت AUTO-TUNING با بار متصل، و تغذیه کمکی ۲۴VDC جداگانه اشاره کرد. طراحی کم‌حجم، کی‌پد جداشونده با نمایشگر ۷ رقمی، و پشتیبانی از انواع انکودرها نیز نصب و راه‌اندازی آن را در تابلوهای کنترل آسان‌تر کرده است. اینورتر VFD110ED43S با گواهینامه‌های UL و CE، تضمین‌کننده کیفیت و ایمنی بالا در عملکرد است و انتخابی قابل اعتماد برای صنعت آسانسور و بالابرهای صنعتی به‌شمار می‌رود.
جدول مشخصات فنی اینورتر دلتا 3 فاز 11 کیلووات مدل VFD110ED43S
| مشخصه فنی | مقدار / توضیحات |
|---|---|
| مدل | VFD110ED43S |
| سری | ED |
| توان خروجی | 11 کیلووات / 15 اسب بخار |
| ولتاژ ورودی / خروجی | سه‌فاز 380 ولت |
| فرکانس خروجی | 0 تا 400 هرتز |
| نوع کنترل | برداری (Vector Control) |
| PLC داخلی | دارد |
| پورت‌های ارتباطی | RS485، RJ-45 |
| تابع ایمنی STO | دارد |
| انکودر قابل پشتیبانی | انواع انکودرها (با کارت افزایشی) |
| تحمل اضافه‌بار | تا 200٪ جریان نامی |
| تغذیه کمکی | 24VDC جداگانه |
| کی‌پد | جداشونده با نمایشگر LED ۷ رقمی |
| ابعاد | طراحی کم‌حجم مناسب برای تابلوهای آسانسوری |
| کاربری پیشنهادی | آسانسور، بالابرهای صنعتی |
| گواهینامه‌ها | UL، CE |
نقاط قوت
-
طراحی اختصاصی برای آسانسور: حرکت نرم، توقف دقیق و ایمنی بالا در کاربردهای آسانسوری
-
تحمل اضافه‌بار بالا: تا ۲۰۰٪ جریان نامی، مناسب برای شرایط بحرانی
-
PLC داخلی: امکان اجرای منطق کنترلی بدون نیاز به کنترلر خارجی
-
پشتیبانی از انواع انکودرها: با کارت افزایشی، مناسب برای کنترل موقعیت دقیق
-
تابع ایمنی STO: قطع گشتاور ایمن برای محافظت از تجهیزات و افراد
-
تغذیه کمکی ۲۴VDC: برای تغذیه تجهیزات جانبی بدون بار اضافی روی منبع اصلی
-
کی‌پد جداشونده با نمایشگر ۷ رقمی: نصب و تنظیم آسان در تابلوهای کنترل
-
ابعاد کم‌حجم: مناسب برای فضاهای محدود در تابلوهای آسانسوری
-
گواهینامه‌های UL و CE: تضمین کیفیت و ایمنی بین‌المللی
نقاط ضعف
-
محدودیت در کاربردهای غیرآسانسوری: بهینه‌سازی شده برای آسانسور، ممکنه در کاربردهای عمومی صنعتی عملکرد ایده‌آل نداشته باشه
-
نیاز به کارت افزایشی برای برخی قابلیت‌ها: مثل پشتیبانی از انکودرها، که هزینه اضافی ایجاد می‌کنه
-
تنظیمات تخصصی: برای بهره‌برداری کامل نیاز به دانش فنی در زمینه درایوهای آسانسوری هست
-
قیمت نسبتاً بالا: با توجه به امکانات پیشرفته، ممکنه برای پروژه‌های کوچک مقرون‌به‌صرفه نباشه
کاربردهای اصلی
-
آسانسورهای مسکونی و تجاری: کنترل دقیق حرکت، توقف نرم، و ایمنی بالا
-
بالابرهای صنعتی: مناسب برای حمل بار در خطوط تولید یا انبارها
-
پله‌برقی و سیستم‌های حمل‌ونقل عمودی: کنترل سرعت و گشتاور با دقت بالا
-
آسانسورهای بیمارستانی و هتل‌ها: حرکت بی‌صدا و روان برای راحتی مسافران
کاربردهای مکمل (با تنظیمات مناسب)
-
ماشین‌آلات CNC و اتوماسیون حرکت: در مواردی که نیاز به کنترل برداری دقیق هست
-
دستگاه‌های پرکن و بسته‌بندی: کنترل سرعت و توقف دقیق در فرآیند تولید
-
سیستم‌های نورد و اکستروژن سبک: در صورت نیاز به کنترل گشتاور بالا
جدول مقایسه
| ویژگی‌ها | VFD110ED43S (سری ED) | VFD110VF43A (سری VF) | VFD110EL43A (سری EL) |
|---|---|---|---|
| توان خروجی | 11 کیلووات / 15 اسب بخار | 11 کیلووات / 15 اسب بخار | 11 کیلووات / 15 اسب بخار |
| کاربری پیشنهادی | آسانسور، بالابر صنعتی | عمومی صنعتی، فن و پمپ | سبک صنعتی، تهویه مطبوع |
| نوع کنترل | برداری (Vector Control) | V/F و برداری | V/F ساده |
| PLC داخلی | دارد | ندارد | ندارد |
| تحمل اضافه‌بار | تا 200٪ | تا 150٪ | تا 120٪ |
| تابع ایمنی STO | دارد | ندارد | ندارد |
| پورت‌های ارتباطی | RS485، RJ-45 | RS485 | RS485 |
| پشتیبانی از انکودر | دارد (با کارت افزایشی) | ندارد | ندارد |
| تغذیه کمکی 24VDC | دارد | ندارد | ندارد |
| ابعاد و طراحی | کم‌حجم، مناسب تابلو آسانسور | متوسط | بسیار فشرده |
| قیمت تقریبی | بالا | متوسط | اقتصادی |
جمع بندی نهایی
اینورتر دلتا مدل VFD110ED43S با طراحی تخصصی برای کاربردهای آسانسوری، ترکیبی از عملکرد دقیق، ایمنی بالا و امکانات پیشرفته را ارائه می‌دهد. وجود PLC داخلی، قابلیت کنترل برداری، پشتیبانی از انکودرها و تحمل اضافه‌بار تا ۲۰۰٪، این مدل را به گزینه‌ای مناسب برای پروژه‌های حساس حمل‌ونقل عمودی تبدیل کرده است. همچنین تجهیز به تابع ایمنی STO، تغذیه کمکی ۲۴VDC، و دریافت گواهینامه‌های UL و CE، نشان‌دهنده سطح بالای کیفیت و اطمینان در استفاده صنعتی آن می‌باشد. این مدل به‌ویژه برای آسانسورها، بالابرها و سیستم‌های مشابه، انتخابی قابل اعتماد، حرفه‌ای و ایمن محسوب می‌شود.
