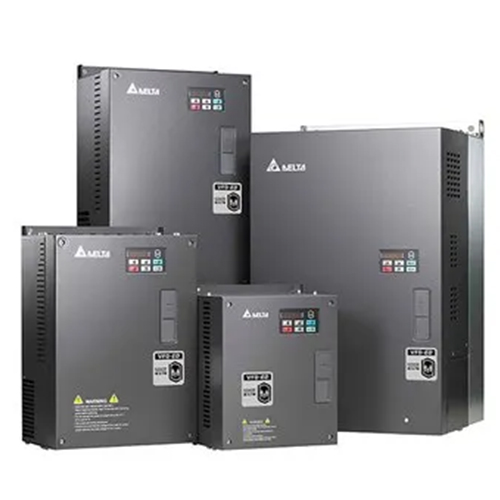

بررسی اینورتر سه فاز دلتا سری ED توان 7.5 کیلووات

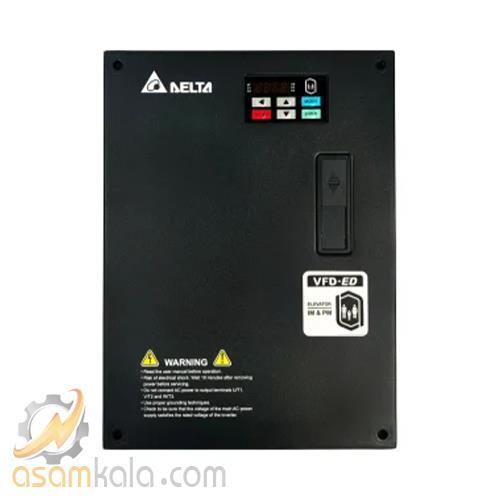

اینورتر دلتا مدل VFD075ED43S از سری ED، یک درایو سه‌فاز با توان ۷.۵ کیلووات است که به‌طور خاص برای کاربردهای آسانسوری طراحی شده است. این مدل با ولتاژ ورودی و خروجی ۳۸۰ ولت، فرکانس خروجی تا ۴۰۰ هرتز، و قابلیت کنترل برداری (Vector Control) عملکردی نرم، دقیق و ایمن را در حرکت آسانسور فراهم می‌کند. وجود PLC داخلی، پشتیبانی از موتورهای سنکرون و آسنکرون، و قابلیت تحمل اضافه‌بار تا بیش از ۲۰۰٪ از جمله ویژگی‌هایی هستند که این درایو را برای شرایط بحرانی و حساس مناسب می‌سازند.
از دیگر امکانات این مدل می‌توان به پورت ارتباطی RS485 با پروتکل Modbus RTU، تابع ایمنی STO (Safe Torque Off)، قابلیت تنظیم خودکار گشتاور راه‌اندازی، و تغذیه ۲۴VDC جداگانه اشاره کرد. طراحی کم‌حجم و کی‌پد جداشونده نیز نصب و راه‌اندازی آن را در تابلوهای کنترل آسان‌تر کرده است. اینورتر VFD075ED43S با گواهینامه‌های UL و CE، تضمین‌کننده کیفیت و ایمنی بالا در عملکرد است و انتخابی قابل اعتماد برای صنعت آسانسور به‌شمار می‌رود.
جدول مشخصات فنی اینورتر سه فاز دلتا سری ED توان 7.5 کیلووات
| مشخصات فنی | توضیحات |
|---|---|
| مدل | VFD075ED43S |
| سری | ED |
| توان خروجی | 7.5 کیلووات (10 اسب بخار) |
| ولتاژ ورودی/خروجی | سه‌فاز 380 ولت |
| جریان خروجی | 17 آمپر |
| فرکانس خروجی | 0 تا 400 هرتز |
| نوع کنترل | برداری (Vector Control)، V/F، کنترل با انکودر |
| PLC داخلی | دارد |
| پورت ارتباطی | RS485 با پروتکل Modbus RTU |
| تابع ایمنی | STO (Safe Torque Off) |
| تعداد ورودی دیجیتال | 8 قابل برنامه‌ریزی + 2 ثابت |
| تعداد خروجی دیجیتال | 2 ترانزیستوری |
| ورودی آنالوگ | 2 عدد (0~10V و ±10V) |
| خروجی آنالوگ | 2 عدد (0~10V و ±10V) |
| خروجی رله | 3 عدد (4NO / 2NC) |
| ابعاد | 190×320×190 میلی‌متر |
| وزن | حدود 10 کیلوگرم |
| درجه حفاظت | IP20 / NEMA1 |
| یونیت ترمز | دارد |
| کی‌پد | جداشونده با نمایشگر 7 رقمی |
| تغذیه کمکی | 24VDC جداگانه |
| گواهینامه‌ها | UL / CE |
نقاط قوت
-
طراحی اختصاصی برای آسانسور: عملکرد نرم، دقیق و ایمن در حرکت کابین با کنترل برداری پیشرفته
-
تحمل اضافه‌بار بالا: تا بیش از ۲۰۰٪، مناسب برای شرایط بحرانی و شروع‌های سنگین
-
PLC داخلی و پورت ارتباطی RS485: امکان برنامه‌ریزی و اتصال به سیستم‌های کنترلی پیشرفته
-
تابع ایمنی STO: افزایش ایمنی در توقف اضطراری و جلوگیری از حرکت ناخواسته
-
ابعاد کم‌حجم و کی‌پد جداشونده: نصب آسان در تابلوهای کنترل با فضای محدود
-
پشتیبانی از موتورهای سنکرون و آسنکرون: انعطاف‌پذیری بالا در انتخاب نوع موتور
-
گواهینامه‌های UL و CE: تضمین کیفیت و ایمنی در سطح بین‌المللی2
نقاط ضعف
-
قیمت نسبتاً بالا: با وجود امکانات زیاد، ممکن است برای پروژه‌های کوچک مقرون‌به‌صرفه نباشد
-
نیاز به تخصص در تنظیمات پیشرفته: برای بهره‌برداری کامل از قابلیت‌ها، اپراتور باید دانش فنی کافی داشته باشد
-
محدودیت در درجه حفاظت: IP20 برای محیط‌های صنعتی با گرد و غبار یا رطوبت بالا ممکن است کافی نباشد
کاربردهای اصلی
-
سیستم‌های آسانسور و بالابر: کنترل دقیق سرعت، گشتاور و توقف نرم برای حرکت ایمن کابین
-
آسانسورهای مسکونی و تجاری: مناسب برای ساختمان‌های چند طبقه با بار متوسط تا سنگین
-
آسانسورهای بیمارستانی و صنعتی: با توجه به تحمل اضافه‌بار بالا و کنترل برداری پیشرفته
کاربردهای جانبی و صنعتی
-
بالابرهای صنعتی و جرثقیل‌های سقفی: کنترل دقیق حرکت و توقف در موقعیت‌های حساس
-
سیستم‌های حمل‌ونقل داخلی کارخانه‌ها: برای جابجایی مواد و قطعات در خطوط تولید
-
ماشین‌آلاتی که نیاز به کنترل سرعت دقیق دارند: مانند نوار نقاله‌های خاص یا تجهیزات بسته‌بندی
این مدل با توجه به قابلیت‌هایی مثل PLC داخلی، پورت ارتباطی RS485، و تابع ایمنی STO، در محیط‌هایی که نیاز به کنترل هوشمند و ایمن دارند، عملکرد قابل اعتمادی ارائه می‌دهد
جدول مقایسه
| ویژگی‌ها | 🟢 VFD075ED43S | 🔵 VFD075EL43A | 🟠 VFD075VL43A |
|---|---|---|---|
| توان خروجی | 7.5 کیلووات | 7.5 کیلووات | 7.5 کیلووات |
| نوع کاربرد | آسانسور حرفه‌ای | آسانسور اقتصادی | آسانسور عمومی |
| نوع کنترل | برداری + V/F + انکودر | V/F | برداری ساده |
| PLC داخلی | دارد | ندارد | ندارد |
| تابع ایمنی STO | دارد | ندارد | ندارد |
| پورت ارتباطی | RS485 + RJ45 | RS485 | RS485 |
| تحمل اضافه‌بار | تا 200٪ | تا 150٪ | تا 150٪ |
| پشتیبانی از موتور سنکرون | دارد | ندارد | ندارد |
| کی‌پد جداشونده | دارد | ندارد | دارد |
| ابعاد فیزیکی | متوسط | کوچک | کوچک |
| قیمت تقریبی | بالا | اقتصادی | متوسط |
| گواهینامه‌ها | UL / CE | CE | CE |
جمع بندی نهایی
در جمع‌بندی نهایی، می‌توان گفت اینورتر دلتا مدل VFD075ED43S یک انتخاب بسیار مناسب برای کاربردهای آسانسوری حرفه‌ای و محیط‌های صنعتی حساس است. ویژگی‌هایی مثل کنترل برداری پیشرفته، PLC داخلی، تابع ایمنی STO، تحمل بالای اضافه‌بار، و پشتیبانی از موتورهای مختلف باعث شده این مدل از نظر عملکرد، ایمنی و انعطاف‌پذیری در سطح بالایی قرار بگیرد.
با وجود قیمت نسبتاً بالاتر نسبت به مدل‌های اقتصادی، اگر پروژه‌ات نیازمند دقت، پایداری و امنیت بالا در حرکت آسانسور یا تجهیزات مشابه است، مدل ED قطعاً ارزش سرمایه‌گذاری دارد. انتخاب این اینورتر یعنی انتخاب عملکرد مطمئن در لحظه‌های حیاتی.
