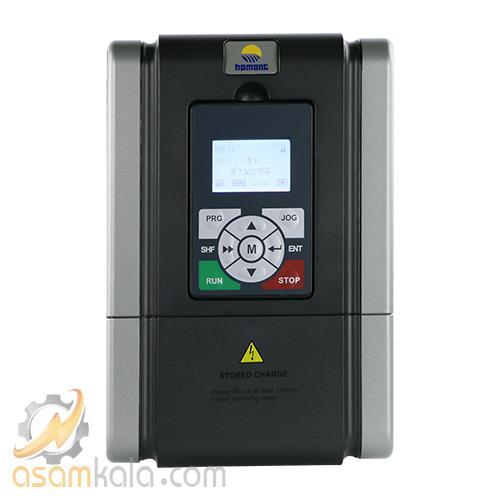

بررسی اینورتر آسانسوری اچ پی مونت سری HD5L مدل HD5L-4T018P
اینورتر آسانسوری اچ پی مونت سری HD5L با توان 18.5 کیلووات، یکی از گزینه‌های قدرتمند و قابل‌اعتماد برای کنترل حرکت آسانسورهای سنگین و پرتردد در ساختمان‌های بلند، مراکز تجاری و بیمارستان‌هاست. این مدل با پشتیبانی از موتورهای سنکرون و آسنکرون، امکان راه‌اندازی انواع سیستم‌های گیربکسی و گیرلس را فراهم می‌کند. بهره‌گیری از فناوری کنترل برداری پیشرفته (Vector Control) باعث حرکت نرم، توقف دقیق و کاهش لرزش کابین می‌شود که تجربه‌ای ایمن و راحت را برای مسافران به همراه دارد.
از دیگر ویژگی‌های برجسته اینورتر HD5L می‌توان به قابلیت شتاب‌گیری و کاهش سرعت با منحنی S شکل، پشتیبانی از انواع انکودرها، عملکرد چهارربعی برای بازیابی انرژی، و جبران خودکار گشتاور بدون نیاز به سنسور وزن اشاره کرد. طراحی فشرده، رابط کاربری ساده و قابلیت تنظیم خودکار پارامترهای موتور، نصب و راه‌اندازی اینورتر را برای تکنسین‌ها آسان‌تر کرده است. این مدل با توان بالا و عملکرد پایدار، انتخابی حرفه‌ای برای پروژه‌هایی است که نیاز به دقت، دوام و بهره‌وری انرژی دارند.
جدول مشخصات فنی
| ویژگی فنی | مقدار / توضیحات |
|---|---|
| توان نامی | 18.5 کیلووات |
| ولتاژ ورودی | سه فاز 380 تا 460 ولت AC |
| فرکانس ورودی | 50/60 هرتز ±5٪ |
| ولتاژ خروجی | صفر تا 460 ولت |
| فرکانس خروجی | صفر تا 100 هرتز |
| جریان خروجی | حدود 39 آمپر |
| نوع موتورهای قابل پشتیبانی | موتورهای سنکرون (PMSM) و آسنکرون (القایی) |
| مدهای کنترلی | کنترل برداری حلقه باز و حلقه بسته (VC, SVC) |
| قابلیت انکودر | پشتیبانی از انواع انکودرها با خروجی FD |
| عملکرد چهارربعی | دارد (بازیابی انرژی در کاهش سرعت) |
| منحنی شتاب و کاهش سرعت | منحنی S شکل برای حرکت نرم و بدون لرزش |
| جبران گشتاور | خودکار، بدون نیاز به سنسور وزن |
| دقت کنترل سرعت | VC: حدود ±0.05٪ با نسبت 1:1000 |
| ابعاد فیزیکی | حدود 290×555×218 میلی‌متر (بسته به مدل دقیق) |
| دمای کاری | -10 تا +50 درجه سانتی‌گراد |
| درجه حفاظتی بدنه | IP20 |
| رابط کاربری | صفحه‌نمایش LCD با قابلیت کپی سریع پارامترها |
| ترمینال‌های ورودی/خروجی | ورودی دیجیتال، آنالوگ، خروجی رله‌ای و دیجیتال |
نقاط قوت
-
کنترل برداری پیشرفته: حرکت نرم، توقف دقیق و کاهش لرزش کابین، مناسب برای آسانسورهای پرتردد و سنگین.
-
پشتیبانی از موتورهای سنکرون و آسنکرون: انعطاف‌پذیری بالا در انتخاب نوع موتور و کاربردهای مختلف.
-
قابلیت بازیابی انرژی (عملکرد چهارربعی): کاهش مصرف برق و افزایش بهره‌وری سیستم.
-
جبران خودکار گشتاور بدون سنسور وزن: شروع حرکت نرم بدون نیاز به تجهیزات اضافی.
-
پشتیبانی از انواع انکودرها: کنترل دقیق موقعیت و سرعت، مناسب برای پروژه‌های حرفه‌ای.
-
طراحی فشرده و نصب آسان: مناسب برای فضاهای محدود و نصب سریع توسط تکنسین‌ها.
نقاط ضعف
-
قیمت نسبتاً بالا: در مقایسه با مدل‌های ساده‌تر، هزینه اولیه بیشتر است.
-
نیاز به تنظیمات تخصصی: برای بهره‌برداری کامل از امکانات، نیاز به دانش فنی در راه‌اندازی و تنظیم پارامترها وجود دارد.
-
مناسب نبودن برای آسانسورهای سبک یا کم‌تردد: توان بالا و امکانات پیشرفته ممکن است برای پروژه‌های ساده بیش از حد باشد.
موارد کاربرد رایج اینورتر HD5L - 18.5kW
-
آسانسورهای مسکونی و تجاری پرتردد مناسب برای برج‌های بلند، مجتمع‌های تجاری، بیمارستان‌ها و هتل‌ها که نیاز به حرکت نرم، توقف دقیق و دوام بالا دارند.
-
آسانسورهای باربر و صنعتی برای حمل بارهای سنگین در انبارها، کارخانه‌ها و مراکز لجستیکی با کنترل گشتاور و سرعت بالا.
-
آسانسورهای بیمارستانی و حمل تخت با حرکت بدون لرزش و توقف دقیق در طبقات، مناسب برای حمل بیماران و تجهیزات پزشکی حساس.
-
آسانسورهای گیرلس و گیربکسی پشتیبانی از موتورهای PMSM و القایی، امکان استفاده در انواع سیستم‌های محرک آسانسور.
-
پروژه‌های نوسازی و ارتقاء تابلو فرمان جایگزینی درایوهای قدیمی با اینورتر HD5L برای بهبود عملکرد، کاهش مصرف انرژی و افزایش ایمنی.
جدول مقایسه
| ویژگی‌ها | HP Mont HD5L - 18.5kW | LS IP5 - 18.5kW | Delta VFD-EL - 18.5kW |
|---|---|---|---|
| توان نامی | 18.5 کیلووات | 18.5 کیلووات | 18.5 کیلووات |
| ولتاژ ورودی | 380 تا 460 ولت سه فاز | 380 تا 480 ولت سه فاز | 380 تا 480 ولت سه فاز |
| نوع موتورهای پشتیبانی | PMSM و آسنکرون | آسنکرون | آسنکرون |
| مدهای کنترلی | VC، SVC، حلقه بسته | V/F، PID | V/F، PID |
| قابلیت انکودر | دارد | ندارد | ندارد |
| عملکرد چهارربعی | دارد | ندارد | ندارد |
| منحنی شتاب/کاهش سرعت | منحنی S شکل | منحنی خطی | منحنی خطی |
| جبران گشتاور خودکار | دارد | ندارد | ندارد |
| رابط کاربری | LCD با کپی سریع پارامترها | LED ساده | LED ساده |
| ابعاد فیزیکی | حدود 290×555×218 میلی‌متر | حدود 300×600×250 میلی‌متر | حدود 280×540×220 میلی‌متر |
| قیمت تقریبی | متوسط تا بالا | بالا | متوسط |
| مناسب برای آسانسورهای | گیرلس و گیربکسی پرتردد | گیربکسی معمولی | گیربکسی سبک |
جمع بندی
