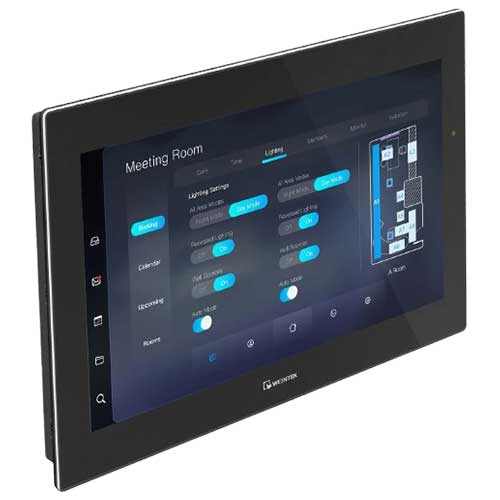

معرفی و بررسی اچ ام آی 15.6 اینچ وینتک مدل CMT2168X
HMI وینتک مدل cMT2168X یک نمایشگر صنعتی حرفهای با صفحهنمایش بزرگ 15.6 اینچی WVA و رزولوشن 1920×1080 Full HD است که برای طراحی سیستمهای اتوماسیون صنعتی با رابط کاربری گسترده و نمایش دقیق اطلاعات طراحی شده است. این محصول با بدنه آلومینیومی، طراحی بدون فن و پنل جلویی مقاوم در برابر شرایط صنعتی، گزینهای مناسب برای استفاده در تابلوهای برق، ماشینآلات و سیستمهای کنترل صنعتی محسوب میشود.
نمایشگر این HMI با روشنایی 500 cd/m²، نسبت کنتراست 1500:1، قابلیت نمایش 16.2 میلیون رنگ و زاویه دید گسترده، کیفیت مناسبی برای نمایش نمودارها، صفحات مانیتورینگ، آلارمها و اطلاعات فرآیند فراهم میکند. صفحه لمسی مقاومتی 4 سیمه نیز امکان کنترل مستقیم تجهیزات و فرآیندهای صنعتی را فراهم کرده و عمر بکلایت بیش از 50,000 ساعت، دوام مناسبی برای کاربریهای طولانیمدت ارائه میدهد.
وینتک cMT2168X از پردازنده Quad-core RISC، حافظه 4 گیگابایت FLASH و 1 گیگابایت RAM بهره میبرد و از طریق دو پورت شبکه، پورتهای ارتباطی RS-232 و RS-485 و یک پورت USB Host قابلیت اتصال به تجهیزات مختلف اتوماسیون را دارد. پشتیبانی از نرمافزار EasyBuilder Pro و امکانات اختیاری مانند EasyAccess 2.0 و CODESYS نیز انعطافپذیری این محصول را برای پروژههای پیشرفته افزایش میدهد.
جدول مشخصات فنی
| مشخصات | مقدار |
|---|---|
| برند | Weintek |
| مدل | cMT2168X |
| نوع محصول | HMI صنعتی |
| اندازه نمایشگر | 15.6 اینچ WVA |
| رزولوشن | 1920 × 1080 |
| روشنایی | 500 cd/m² |
| نسبت کنتراست | 1500:1 |
| تعداد رنگ | 16.2 میلیون رنگ |
| زاویه دید | 85/85/85/85 درجه |
| عمر بکلایت | بیش از 50,000 ساعت |
| نوع صفحه لمسی | مقاومتی 4 سیمه |
| پردازنده | Quad-core RISC |
| حافظه FLASH | 4 گیگابایت |
| حافظه RAM | 1 گیگابایت |
| USB Host | USB 2.0 × 1 |
| شبکه LAN 1 | 10/100/1000 Base-T |
| شبکه LAN 2 | 10/100 Base-T |
| ارتباط سریال | RS-232 و RS-485 |
| خروجی صوتی | بلندگوی Mono داخلی |
| ولتاژ تغذیه | 24VDC ±20% |
| مصرف جریان | 900mA در 24VDC |
| جنس بدنه | آلومینیوم |
| ابعاد | 400 × 263 × 31.3 میلیمتر |
| ابعاد برش پنل | 384 × 247 میلیمتر |
| وزن | حدود 2.1 کیلوگرم |
| نحوه نصب | Panel Mount و VESA 100×100 |
| درجه حفاظت پنل جلو | NEMA4 / IP66 Compliant |
| دمای کاری | 0 تا 55 درجه سانتیگراد |
| رطوبت کاری | 10 تا 90 درصد بدون میعان |
| نرمافزار | EasyBuilder Pro V6.10.01 یا بالاتر |
موارد کاربرد
- طراحی رابط کاربری ماشینآلات صنعتی
- سیستمهای اتوماسیون خطوط تولید
- تابلوهای کنترل و مانیتورینگ صنعتی
- سیستمهای PLC و کنترل فرآیند
- صنایع بستهبندی و ماشینآلات اتوماتیک
- سیستمهای مانیتورینگ کارخانه و خطوط تولید
- تجهیزات CNC و ماشینآلات صنعتی
- سیستمهای کنترل ساختمان و تجهیزات هوشمند صنعتی
- پروژههایی که به نمایشگر بزرگ و رزولوشن Full HD نیاز دارند
نقاط قوت
- نمایشگر بزرگ 15.6 اینچی Full HD
- کیفیت تصویر مناسب با زاویه دید گسترده WVA
- روشنایی 500 cd/m²
- بدنه مقاوم آلومینیومی
- طراحی بدون فن و مناسب محیطهای صنعتی
- حافظه داخلی 4GB و RAM یک گیگابایت
- پردازنده چهار هستهای RISC
- دو پورت Ethernet برای انعطاف بیشتر در شبکه صنعتی
- پشتیبانی از RS-232 و RS-485
- پنل جلویی با حفاظت IP66
- قابلیت نصب پنلی و VESA
- پشتیبانی از EasyBuilder Pro و قابلیتهای اختیاری CODESYS و EasyAccess 2.0
نقاط ضعف
- صفحه لمسی از نوع Resistive است و مانند صفحات لمسی خازنی تجربه لمس مدرن ندارد.
- Wi-Fi داخلی ندارد.
- حافظه کارت جانبی در مشخصات محصول پشتیبانی نمیشود.
- برای استفاده از برخی قابلیتهای پیشرفته مانند EasyAccess 2.0 و CODESYS ممکن است به تجهیزات یا لایسنس اختیاری نیاز باشد.
جمعبندی
HMI وینتک مدل cMT2168X یک انتخاب حرفهای برای پروژههای اتوماسیون صنعتی است که به نمایشگر بزرگ، کیفیت تصویر Full HD، ارتباطات شبکهای متعدد و عملکرد پایدار نیاز دارند. ترکیب نمایشگر 15.6 اینچی، پردازنده Quad-core، حافظه 4GB FLASH و 1GB RAM، بدنه آلومینیومی و پنل جلویی مقاوم IP66، این محصول را برای تابلوهای کنترل، ماشینآلات صنعتی و سیستمهای مانیتورینگ پیشرفته به گزینهای قابلتوجه تبدیل میکند.
برای خرید HMI وینتک مدل cMT2168X و دریافت مشاوره تخصصی، این محصول را از آسام کالا، asamkala.com تهیه کنید.
برای دانلود نرم افزار روی لینک زیر کلیک کنید:
دانلود نرم افزار EasyBuilder Pro v6.08.01.214
حجم فایل : 832 مگا بایت
پسورد : Www.AsamKala.Com
