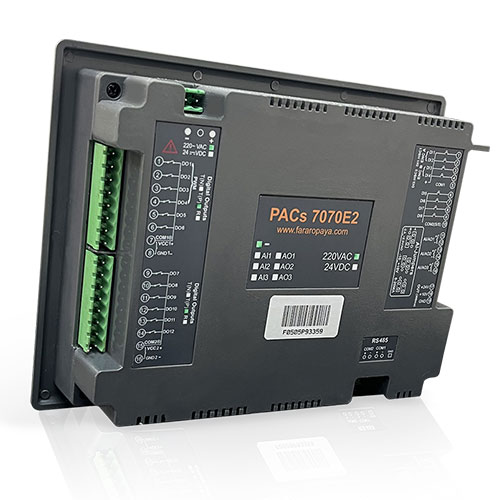

اچ ام ای - پی ال سی 7 اینچ فراروپایا مدل PACs7070E2-ACT00NL

بررسی اچ ام ای + پی ال سی 7 اینچ فراروپایا مدل PACs7070E2-ACT00NL

این محصول با ادغام PLC ، HMI ، منبع تغذیه ، دیتالاگر و ورودی/خروجی آنالوگ در یک دستگاه ، مزایای قابل توجهی را ارائه میدهد :

• 5 محصول در یک دستگاه (All In One)
• کاهش چشمگیر حجم تابلو و هزینه های سخت افزاری به دلیل Compact بودن دستگاه .
• سیم کشی ساده تر و کاهش خطاهای اجرایی .
• افزایش اطمینان عملکرد سیستم .
• ارتباط داخلی سریع و بدون وقفه بین PLC و HMI (مستقل از شبکه های سرعت پایین مانند مدباس) که پایداری ارتباط پرسرعت بین مانیتورینگ و کنترلر را تضمین میکند.
• مناسب برای سیستمهای مجهز به انکودر و نیازمند فرمان های سرعت بالا درخروجی (PWM)
• قابلیت اجرای کنترل دقیق موقعیت، سرعت و حرکت های پیچیده با دقت بالا.
این سطح از یکپارچگی، محصول را برای پروژه های صنعتی مدرن که نیاز به عملکرد سریع و قابل اعتماد دارند، بسیار کارآمد کرده است.

ویژگی های فنی و عملکردی :

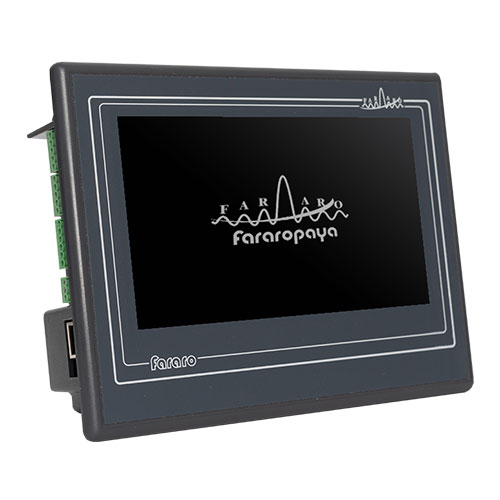

1. صفحه نمایش HMI - 7 اینچ

• وضوح تصویر 800*480 پیکسل TFT

• عمق رنگ 16 بیت معادل 65535 هزار رنگ

• ​تاچ حسگر لمسی مقاومتی

2. PLC داخلی پیشرفته

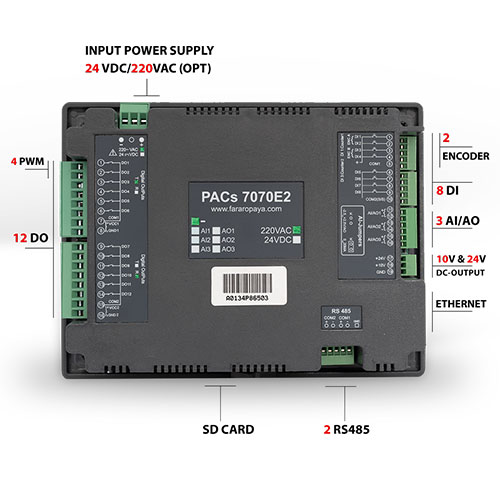

این دستگاه مجهز به یک PLC داخلی قدرتمند سطح Advanced با 8 ورود ی و 12 خروجی دیجیتال است که قابلیت انجام کامل عملیات
پردازش و کنترل را بدون نیاز به ماژول های جانبی فراهم میکند .
PLC داخلی دارای 8 ورودی دیجیتال (4 عدد سرعت بالا، HzK200 و 4 عدد استاندارد می باشد که انعطافپذیری بالایی را ارائه میدهد :
• حالت کانتر برای دو کانال مستقل .
• حالت دو فاز (A/B) برای خواندن 2 عدد انکودر تا فرکانس 200kHz .
این قابلیت، محصول را برای سیستمهای موقعیت یابی دقیق، اندازهگیری میزان جابجایی و سرعت کاملاً مناسب میسازد .
PLC داخلی دارای 12 عدد خروجی دیجیتال می باشد که 4 عدد آن PWM با سرعت بالا  2 عدد Advanced و 2 عدد Basic است که امکانات ویژه ای را فراهم می آورد.

مشخصات کاری PWM های نوع Advanced :

• پشتیبانی تا فرکانس 150KHz با رزولوشن Hz0.1 .
• تنظیم ACC و DEC برای افزایش و کاهش دقیق فرکانس خروجی های PWM Advanced .
• تولید قطار پالس (Pulse Train) برای پیاده سازی انواع الگوریتم ها ی کنترلی حرکت (حرکت ذوزنقه ای) .
• تغییر چرخه وظیفه (Duty Cycle) برا ی کنترل دقیق سرعت موتورهای DC توان پایین و همچنی ن کاربردها ی PWM عمومی.

قابلیتهای ACC/DEC و Pulse Train ، راهانداز ی و توقف نرم را تضمین کرده و امکان حرکتها ی دقیق و قابل کنترل را در محورهای مختلف فراهم میسازند .

مشخصات کاری PWM های نوع Basic :

2 عدد خروجی سرعت بالا، پشتیبانی تا فرکانس 150KHz با رزولوشن Hz0.1 ، برای کاربردهای عمومی .

ابعاد و جانمایی اچ ام ای PACs7070E2 - 7 INCH در تابلو برق

جدول مشخصات فنی

• خروجی های دیجیتال 2 گروه 6 تایی با com های جداگانه می باشند .
•  خروجی های رله 5 آمپری می باشند؛ ولی از یک گروه 6 تایی رله نمی توان در آن واحد بیش از 12 آمپر جریان کشید.
• مجموع ورودی ها و خروجی های آنالوگ PACs 7070E2 حداکثر 3 عدد میباشد.
