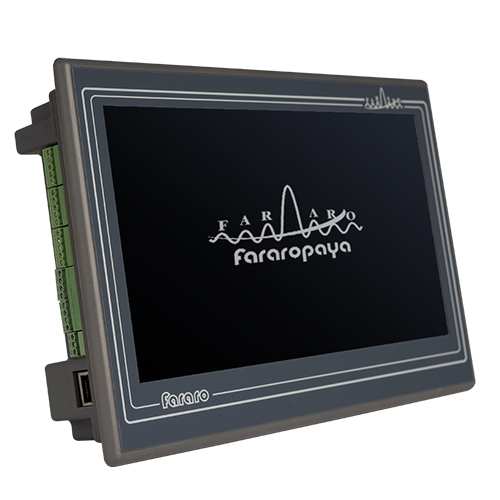

اچ ام ای - پی ال سی 10 اینچ فراروپایا مدل PACs7101E–ACT40NL

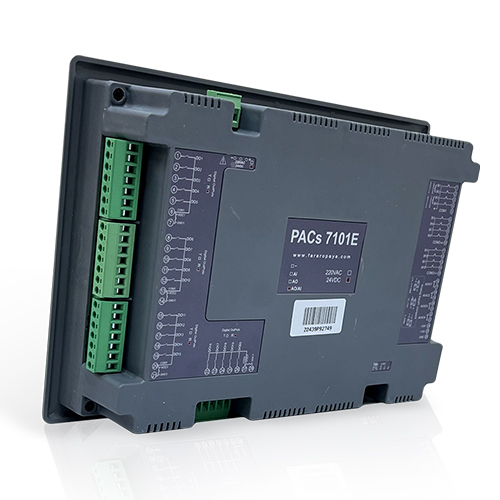

بررسی اچ ام ای + پی ال سی 10 اینچ فراروپایا مدل PACs7101E–ACT40NL

این محصول با ادغام PLC ، HMI ، منبع تغذیه ، دیتالاگر و وروی/خروجی آنالوگ در یک دستگاه ، مزایای قابل توجهی را ارائه میدهد :
• 5 محصول در یک دستگاه (All In One)
• کاهش چشمگ یر حجم تابلو و هزینه ها ی سختافزار ی به دلیل Compact بودن دستگاه .
• سیمکشی سادهتر و کاهش خطاها ی اجرایی .
• افزایش اطمینان عملکرد سیستم .
• ارتباط داخلی سریع و بدون وقفه بین PLC و HMI )مستقل از شبکه های سرعت پایین مانند مدباس( که پایداری ارتباط پرسرعت بین مانیتورینگ و کنترلر را تضمین میکند.
• مناسب برا ی سیستم های مجهز به انکودر و نیازمند فرمانهای سرعت بالا درخروجی PWM
• قابلیت اجرای کنترل دقیق موقعیت، سرعت و حرکتهای پیچیده با دقت بالا.
این سطح از یکپارچگی، محصول را برای پروژه های صنعتی مدرن که نیاز به عملکرد سریع و قابل اعتماد دارند، بسیار کارآمد کرده است.

ویژگی های فنی و عملکردی :

1. صفحه نمایش HMI - 10.1 اینچ

• وضوح تصویر 1024 x 600 : پیکسل TFT
• عمق رنگ: 16 بیت معادل 65535 هزار رنگ
• تاچ: حسگر لمسی مقاومتی

2. PLC داخلی پیشرفته

این دستگاه مجهز به یک PLC داخلی قدرتمند سطح Advanced با 12 ورود ی و 20 خروجی دیجیتال است که قابلیت انجام کامل عملیات
پردازش و کنترل را بدون نیاز به ماژول های جانبی فراهم میکند .
PLC داخلی دارای 12 ورودی دیجیتال 4 عدد سرعت بالا، 200kHz و 8 عدد استاندارد می باشد که انعطافپذیری بالایی را ارائه میدهد :
• حالت کانتر برا ی دو کانال مستقل .
• حالت دو فاز (A/B) برا ی خواندن 2 عدد انکودر تا فرکانس 200KHz .
این قابلیت، محصول را برای سیستم های موقعیتیابی دقیق، اندازهگیری میزان جابجایی و سرعت کاملاً مناسب میسازد .
PLC داخلی دارا ی 20 عدد خروجی دیجیتال می باشد که 4 عدد آن PWM با سرعت بالا 2 عدد Advance و 2 عدد icBas است
که امکانات ویژه ای را فراهم می آورد:

مشخصات کاری PWM های نوع Advanced :

• پشتیبانی تا فرکانس 150KHz با رزولوشن Hz0.1 .
• تنظیم ACC و DEC برای افزایش و کاهش دقیق فرکانس خروجی در حرکتها .
• تولید قطار پالس (Pulse Train) برا ی پیادهسازی انواع الگوریتمها ی کنترلی حرکت (حرکت ذوزنقه ای)  .
• تغییر چرخه وظیفه (Duty Cycle) برای کنترل دقیق سرعت موتورهای DC توان پایین و همچنین کاربردهای PWM عمومی.

قابلیتهای ACC/DEC و Pulse Train ، راهاندازی و توقف نرم را تضمین کرده و امکان حرکتهای دقیق و قابل کنترل را در محورهای مختلف فراهم میسازند .

مشخصات کاری PWM های نوع Basic :

2 خروجی سرعت بالا، پشتیبانی تا فرکانس 150KHz با رزولوشن Hz0.1 ، برا ی کاربردهای عمومی

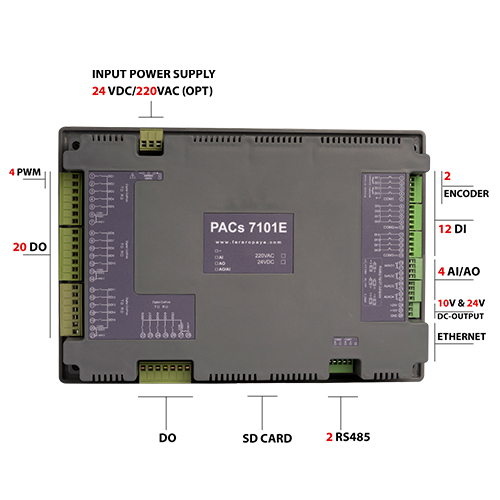

ابعاد و جانمایی اچ ام ای PACs7101E - 10 INCH در تابلو برق

جدول مشخصات فنی

• خروجی های دیجیتال 4 گروه 5 تایی با com های جداگانه میباشند .
• خروجی های رله 5 آمپری میباشند؛ ولی از یک گروه 5تایی رله نمی توان در آن واحد بیش از 12 آمپر جریان کشید.
• مجموع ورودی ها و خروجی های آنالوگ PACs 7101E حداکثر 4 عدد میباشد.

انواع نمایشگرهای شرکت فراروپایا در یک نگاه

جمع بندی

محصول HMI-PLC یکپارچه فراروپا یا با ترکیب یک نمایشگر صنعتی حرفه ای و یک PLC قدرتمند، منبع تغذیه، دیتالاگر و ورودی/خروجی
آنالوگ و قابلیتها ی پیشرفته خروجی های PWM و ورودی انکودر، امکان توسعه و پیادهسازی سریعتر، پایدارتر و اقتصادی تر پروژه های
اتوماسیون صنعتی را فراهم میکند .
این تجهیز برای کاربردهایی نظیر ماشین آلات تست و آزمایشگاهی، ماشینهای بسته بندی، تجهیزات CNC کوچک، خطوط تولید، و
سیستمهای حرکت و موقعیت یابی دقیق، گزینهای کاملاً مهندسی، مقرون به صرفه و با عملکرد بالا محسوب میشود.
