اچ ام ای - پی ال سی 3.5 اینچ فراروپایا مدل PACs7035E–ACR00NN

fararopaya-hmi-plc-3.5-inch-PACs7035E–ACR00NN

بررسی اچ ام ای + پی ال سی 3.5 اینچ فراروپایا مدل PACs7035E–ACR00NN

این محصول با ادغام PLC ، HMI ، منبع تغذیه ، دیتالاگر و ورودی/خروجی آنالوگ در یک دستگاه ، مزایای قابل توجهی را ارائه میدهد :
• 5 محصول در یک دستگاه (All In One)
• کاهش چشمگ یر حجم تابلو و هزینه های سخت افزاری به دلیل Compact بودن دستگاه .
• سیمکشی ساده تر و کاهش خطاهای اجرایی .
• افزایش اطمینان عملکرد سیستم .
• ارتباط داخلی سریع و بدون وقفه بین PLC و HMI مستقل از شبکه های سرعت پایین مانند مدباس که پایداری ارتباط پرسرعت بین مانیتورینگ و کنترلر را تضمین میکند.
• مناسب برای سیستم های مجهز به انکودر و نیازمند فرمانهای سرعت بالا درخروجی PWM
• قابلیت اجرای کنترل دقیق موقعیت، سرعت و حرکتهای پیچیده با دقت بالا.
این سطح از یکپارچگی، محصول را برا ی پروژه های صنعتی مدرن که نیاز به عملکرد سریع و قابل اعتماد دارند، بسیار کارآمد کرده است .

ویژگی های فنی و عملکردی :

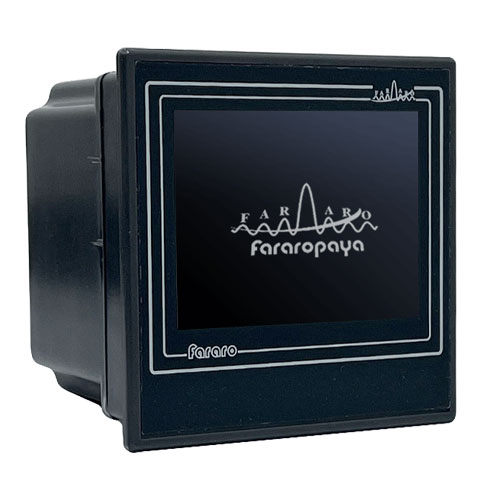

1 . صفحه نمایش HMI - 3.5 اینچ

• وضوح تصویر 320 * 240 : پیکسل TFT
• عمق رنگ: 16 بیت معادل 65535 رنگ
• تاچ: حسگر لمسی مقاومتی

2 . PLC داخلی پیشرفته

این دستگاه مجهز به یک PLC داخلی قدرتمند سطح Advanced با 5 ورودی و 5 خروجی دیجیتال است که قابلیت انجام کامل عملیات
پردازش و کنترل را بدون نیاز به ماژول های جانبی فراهم میکند .
PLC داخلی دارای 5 ورودی دیجیتال ( 2 عدد سرعت بالا، 200kHz و 3 عدد استاندارد می باشد که انعطاف پذیری بالایی را ارائه می دهد :
• حالت کانتر برای دو کانال مستقل .
• حالت دو فاز (A/B) برای خواندن 1 عدد انکودر تا فرکانس 200KHz .
این قابلیت، محصول را برای سیستم های موقعیت یابی دقیق، اندازه گیری میزان جابجایی و سرعت کاملاً مناسب میسازد .
PLC داخلی دارای 5 عدد خروجی دیجیتال می باشد که 3 عدد آن PWM با سرعت بالا 2 عدد Advanced و 1 عدد Basic است
که امکانات ویژه ای را فراهم می آورد:

مشخصات کاری PWM های نوع Advanced :

• پشتیبانی تا فرکانس 150KHz با رزولوشن Hz0.1 .
• تنظیم ACC و DEC برای افزایش و کاهش دقیق فرکانس خروجی در حرکت ها .
• تولید قطار پالس (Pulse Train) برای پیاده سازی انواع الگوریتم های کنترلی حرکت ( حرکت ذوزنقه ای ) .
• تغییر چرخه وظیفه (Duty Cycle) برای کنترل دقیق سرعت موتورهای DC توان پایین و همچنین کاربردهای PWM عمومی.
قابلیت های ACC/DEC و Pulse Train ، راه اندازی و توقف نرم را تضمین کرده و امکان حرکت های دقیق و قابل کنترل را در محورهای مختلف فراهم میسازند .

مشخصات کاری PWM نوع Basic :

• یک عدد خروجی سرعت بالا ، پشتیبانی تا فرکانس 150KHz با رزولوشن Hz0.1 ، برا ی کاربردهای عمومی .
ابعاد و جانمایی اچ ام آی PACs7035E - 3.5 INCH در تابلو برق
.

ابعاد و جانمایی اچ ام آی PACs7035E در تابلو برق

جدول مشخصات فنی

خروجی های رله 5 آمپری می باشند؛ ولی از مجموع 5 عدد خروجی رله نمی توان در آن واحد بیش از 12 آمپر جریان کشید.
مجموع ورودی ها و خروجی های آنالوگ PACs 7035E حداکثر 2 عدد میباشد.

انواع نمایشگرهای شرکت فراروپایا در یک نگاه

جمع بندی

محصول HMI-PLC یکپارچه فراروپا یا با ترکیب یک نمایشگر صنعتی حرفه ای و یک PLC قدرتمند، منبع تغذیه، دیتالاگر و ورودی/خروجی
آنالوگ و قابلیت های پیشرفته خروجی های PWM و ورودی انکودر، امکان توسعه و پیاده سازی سریعتر، پایدارتر و اقتصادیتر پروژه های
اتوماسیون صنعتی را فراهم میکند .
این تجهیز برای کاربردهایی نظیر ماشین آلات تست و آزمایشگاهی، ماشین های بسته بندی، تجهیزات CNC کوچک، خطوط تولید، و
سیستمهای حرکت و موقعیت یابی دقیق، گزینه ای کاملاً مهندسی، مقرون به صرفه و با عملکرد بالا محسوب می شود .
