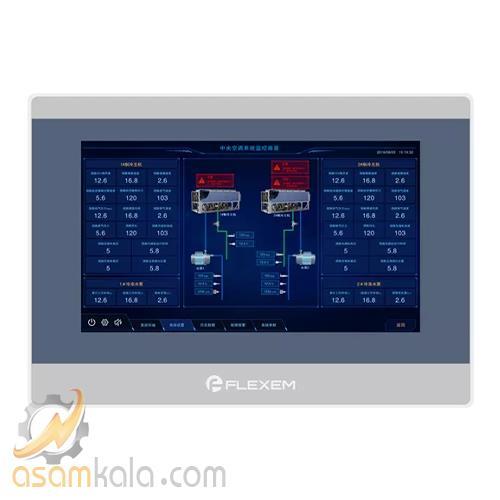

بررسی صفحه نمایش (HMI) 7 اینچی فلکسم مدل FE6070WE
صفحه نمایش صنعتی فلکسم مدل FE6070WE با اندازه ۷ اینچ و رزولوشن 1024×600 پیکسل، یکی از مدل‌های اقتصادی و پرکاربرد در حوزه اتوماسیون صنعتی محسوب می‌شود. این HMI با پنل TFT LCD و صفحه لمسی مقاومتی، امکان نمایش رنگ‌های ۲۴ بیتی و تعامل ساده با کاربر را فراهم می‌کند. پردازنده ARM Cortex-A8 با فرکانس 600 مگاهرتز به همراه حافظه ۱۲۸ مگابایت Flash و ۱۲۸ مگابایت DDR3، توان پردازشی مناسبی برای اجرای نرم‌افزارهای مانیتورینگ و کنترل فرآیندها دارد. همچنین وجود پورت‌های ارتباطی مانند Ethernet، USB Host و Device، و سه پورت سریال (RS232/RS485/RS422) باعث شده این مدل به راحتی با تجهیزات مختلف صنعتی ارتباط برقرار کند.
از نظر طراحی، بدنه این دستگاه از پلاستیک مهندسی ساخته شده و با استاندارد IP65 در قسمت جلو، در برابر گرد و غبار و پاشش آب مقاوم است. قابلیت تحمل نوسانات برق، لرزش‌های صنعتی و دمای کاری بین ۰ تا ۵۰ درجه سانتی‌گراد، آن را برای محیط‌های صنعتی سخت مناسب کرده است. با وجود قیمت اقتصادی، این مدل در صنایعی مانند تولید، تهویه مطبوع، کشاورزی هوشمند و ماشین‌آلات CNC کاربرد گسترده‌ای دارد و به دلیل نصب آسان و عملکرد قابل‌قبول، انتخابی محبوب در میان کاربران صنعتی به شمار می‌رود.
جدول مشخصات فنی صفحه نمایش فلکسم مدل FE6070WE
| ویژگی | مشخصات فنی |
|---|---|
| مدل | FE6070WE |
| اندازه صفحه نمایش | 7 اینچ (نسبت تصویر 16:9) |
| نوع پنل | TFT LCD |
| رزولوشن | 1024×600 پیکسل |
| روشنایی | 450 cd/m² |
| رنگ‌ها | 24 بیت (True Color) |
| نوع صفحه لمسی | مقاومتی 4 سیم با سختی سطح 4H |
| پردازنده | ARM Cortex-A8 با فرکانس 600 مگاهرتز |
| حافظه داخلی | 128MB Flash + 128MB DDR3 |
| پورت‌های ارتباطی | Ethernet، USB Host، USB Slave، COM1/COM2/COM3 (RS232/RS485/RS422) |
| درگاه کارت حافظه | دارد |
| منبع تغذیه | DC 24V (محدوده کاری 9V تا 28V) |
| مصرف برق | کمتر از 10 وات |
| استاندارد حفاظتی | IP65 در جلو، IP20 در پشت |
| دمای کاری | 0 تا 50 درجه سانتی‌گراد |
| دمای نگهداری | -20 تا 60 درجه سانتی‌گراد |
| رطوبت کاری | 10% تا 90% (بدون تراکم) |
| مقاومت در برابر لرزش | 2G در سه محور (X/Y/Z) به مدت 30 دقیقه |
| عمر مفید LCD | حدود 50,000 ساعت |
| ابعاد دستگاه | 204×145×33.8 میلی‌متر |
| ابعاد برش پنل | 192×138 میلی‌متر |
| وزن | حدود 560 گرم |
نقاط قوت
-
قیمت اقتصادی: نسبت به امکاناتش، قیمت بسیار مناسبی داره و برای پروژه‌های صنعتی مقرون‌به‌صرفه‌ست.
-
رزولوشن بالا: وضوح 1024×600 پیکسل برای نمایش دقیق داده‌ها و گرافیک‌های صنعتی.
-
پورت‌های ارتباطی متنوع: شامل Ethernet، USB Host/Slave، و سه پورت سریال (RS232/RS485/RS422) برای اتصال به انواع PLC و تجهیزات صنعتی.
-
صفحه لمسی مقاومتی صنعتی: مناسب برای محیط‌های صنعتی با شرایط سخت و استفاده مکرر.
-
استاندارد حفاظتی IP65 در جلو: مقاومت در برابر گرد و غبار و پاشش آب از جلو، مناسب برای نصب در پنل‌های صنعتی.
-
مصرف برق پایین: کمتر از 10 وات، که در کاهش هزینه‌های انرژی مؤثره.
-
عمر مفید بالا: حدود 50,000 ساعت عمر LCD، مناسب برای استفاده طولانی‌مدت.
نقاط ضعف
-
صفحه لمسی مقاومتی: در مقایسه با صفحات خازنی، حساسیت و دقت کمتری داره و نیاز به فشار بیشتر برای لمس داره.
-
روشنایی متوسط: با روشنایی 450 cd/m² ممکنه در محیط‌های خیلی پرنور مثل فضای باز عملکرد ضعیف‌تری داشته باشه.
-
عدم پشتیبانی از Wi-Fi یا IoT داخلی: برای پروژه‌هایی که نیاز به اتصال بی‌سیم دارن، باید ماژول‌های جداگانه اضافه بشه.
-
بدنه پلاستیکی: در برابر ضربه‌های شدید ممکنه آسیب‌پذیرتر باشه نسبت به مدل‌هایی با بدنه فلزی.
موارد کاربرد پیشنهادی
-
اتوماسیون صنعتی: برای مانیتورینگ و کنترل خطوط تولید، ماشین‌آلات CNC، دستگاه‌های بسته‌بندی، و سیستم‌های مونتاژ.
-
سیستم‌های HVAC: کنترل و نمایش وضعیت تهویه مطبوع، دما، رطوبت و فن‌ها در ساختمان‌های صنعتی یا تجاری.
-
پروژه‌های PLC: ارتباط مستقیم با انواع PLC از طریق پورت‌های سریال و Ethernet برای نمایش داده‌ها و ارسال فرمان‌ها.
-
سیستم‌های انرژی و نیروگاه‌ها: نمایش وضعیت ژنراتورها، باتری‌ها، پنل‌های خورشیدی و تجهیزات برق صنعتی.
-
کاربردهای کشاورزی هوشمند: کنترل سیستم‌های آبیاری، گلخانه‌ها، و تجهیزات تغذیه دام با قابلیت اتصال به سنسورها.
-
سیستم‌های حمل‌ونقل و لجستیک: مانیتورینگ وضعیت تجهیزات در انبارها، خطوط حمل‌ونقل، و کنترل بارگیری.
-
کاربردهای آموزشی و آزمایشگاهی: برای آموزش اتوماسیون صنعتی، برنامه‌نویسی PLC، و تست تجهیزات در محیط‌های آموزشی.
جدول مقایسه
| ویژگی | FE6070WE | FE3370C |
|---|---|---|
| اندازه صفحه نمایش | 7 اینچ (16:9) | 7 اینچ (16:9) |
| رزولوشن | 1024×600 پیکسل | 800×480 پیکسل |
| نوع پنل | TFT LCD | TFT LCD با نور پس‌زمینه LED |
| نوع صفحه لمسی | مقاومتی 4 سیم | مقاومتی |
| پردازنده | ARM Cortex-A8 (600MHz) | Cortex-A7 دو هسته‌ای (1GHz) |
| حافظه داخلی | 128MB Flash + 128MB DDR3 | 128MB Flash + 128MB DDR3 |
| پورت‌های ارتباطی | Ethernet، USB Host/Slave، RS232/485/422 | USB Slave، RS232/485/422 (بدون Ethernet) |
| درگاه کارت حافظه | دارد | ندارد |
| استاندارد حفاظتی | IP65 (جلو) / IP20 (پشت) | IP65 (جلو) / IP20 (پشت) |
| مصرف برق | کمتر از 10 وات | مصرف پایین |
| وزن | حدود 560 گرم | حدود 476 گرم |
جمع بندی
صفحه نمایش صنعتی فلکسم مدل FE6070WE با داشتن ویژگی‌هایی مانند رزولوشن بالا، پورت‌های ارتباطی متنوع، مصرف برق پایین و استاندارد حفاظتی IP65، گزینه‌ای قابل اعتماد برای کاربردهای گسترده در حوزه اتوماسیون صنعتی، انرژی، کشاورزی هوشمند و آموزش محسوب می‌شود. هرچند استفاده از صفحه لمسی مقاومتی و نبود امکانات بی‌سیم از نقاط ضعف آن است، اما در مجموع با توجه به قیمت مقرون‌به‌صرفه و عملکرد مناسب، انتخابی کارآمد برای پروژه‌هایی با نیازهای عمومی و محیط‌های صنعتی نیمه‌سخت تلقی می‌گردد. اگر به‌دنبال عملکرد پیشرفته‌تری هستی، مقایسه با مدل‌های دیگر می‌تونه به تصمیم‌گیری بهتر کمک کنه.
دانلود نرم افزار Fstudio نسخه 2.0 مخصوص اچ ام آی فلکسم
نرم‌افزار FStudio 2.0 محصول شرکت Flexem، یک پلتفرم جامع برای طراحی، برنامه‌نویسی و پیکربندی HMIهای صنعتی است که با رابط کاربری ساده و ابزارهای قدرتمند، فرآیند توسعه پروژه‌های اتوماسیون را تسهیل می‌کند. این نرم‌افزار از قابلیت‌هایی مانند طراحی گرافیکی صفحات، تعریف متغیرها، ارتباط با PLC از طریق پروتکل‌های مختلف، و تنظیم سطوح دسترسی کاربران برخوردار است. نسخه 2.0 به‌ویژه برای مدل‌های اولیه HMI فلکسم مناسب است و امکان توسعه پروژه‌های محلی و کنترل از راه دور را نیز فراهم می‌سازد.
از ویژگی‌های برجسته FStudio 2.0 می‌توان به پشتیبانی از ارتباط شبکه‌ای، قابلیت نصب و نگهداری از طریق LAN یا Cloud، گزارش‌گیری داده‌ها، و امکان توسعه ثانویه اشاره کرد. این نرم‌افزار همچنین از اتصال چند صفحه‌ای (Multi-screen interaction) پشتیبانی می‌کند و برای مهندسان اتوماسیون صنعتی، ابزار مناسبی جهت مدیریت و مانیتورینگ فرآیندها به‌شمار می‌رود.
برای دانلود نرم افزار روی لینک زیر کلیک کنید:
اطلاعات نرم افزار :
Version：2.8.12486.0
File Size：966.00 M
Date：2025-07-16
